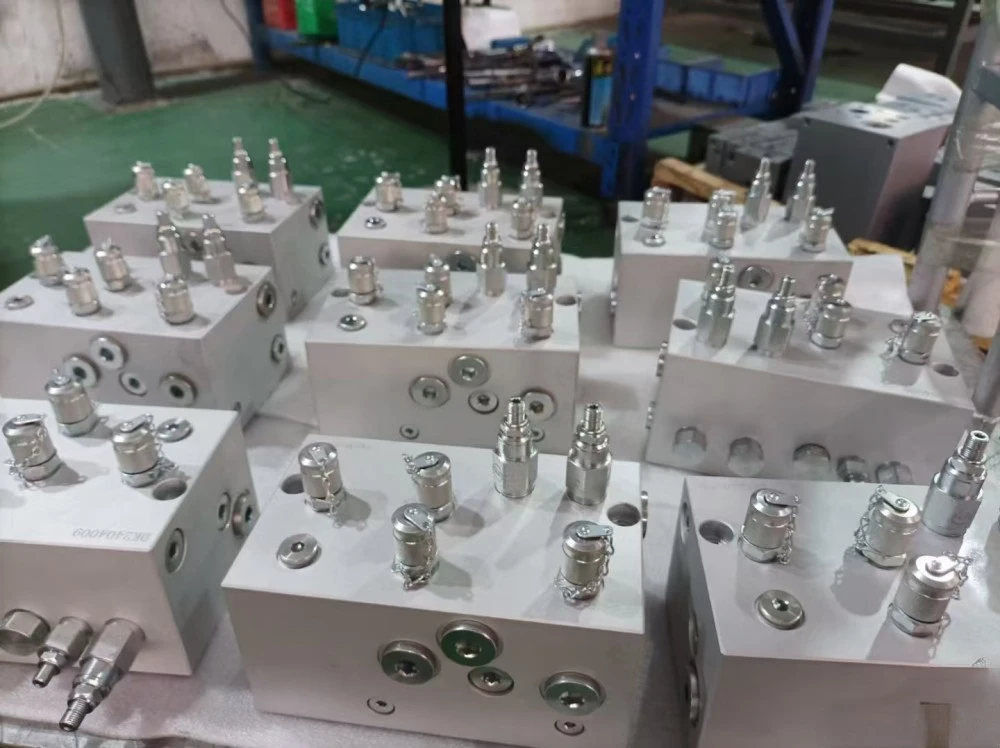

CNC μηχανική υδραυλική τοποθέτηση

Το υδραυλικό εξάρτημα επεξεργασμένο με CNC είναι ένα υδραυλικό εξάρτημα που συνδέει εύκαμπτους σωλήνες, σωλήνες, αντλίες, βαλβίδες και κυλίνδρους σε ένα υδραυλικό σύστημα. Φαίνεται απλό —ένα μεταλλικό σώμα με σπειρώματα και στεγανοποιητική όψη — αλλά λειτουργεί κάτω από βάναυσες συνθήκες: πιέσεις από 50 έως 400+ bar, μεταβολές θερμοκρασίας, κραδασμούς και υδραυλικό υγρό που βρίσκει οποιαδήποτε διαδρομή διαρροής όπως το νερό βρίσκει ρωγμή.

Η δουλειά του εξαρτήματος είναι να σφραγίζει. Είτε πρόκειται για εκτόξευση JIC 37°, για ORFS (σφράγιση προσώπου με δακτύλιο O), για παράλληλο νήμα BSPP ή για κωνικό νήμα NPT, η γεωμετρία σφράγισης είναι επεξεργασμένη με ακρίβεια micron. Μια επιφάνεια σφράγισης από στρογγυλή κατά 0,02 mm είναι ένα εξάρτημα που κλαίει. Ένα νήμα με σκισμένη ρίζα είναι ένα εξάρτημα που φυσάει υπό πίεση. Αυτός είναι ο λόγος για τον οποίο η ποιότητα της κατεργασίας δεν είναι "ωραία" εδώ — είναι θέμα ασφάλειας.

Βασικά χαρακτηριστικά και πλεονεκτήματα της υδραυλικής τοποθέτησης με μηχανική επεξεργασία CNC

Σφραγιστικές επιφάνειες επεξεργασμένες, όχι "αρκετά καλές" Ο κώνος εκτόνωσης 37°, η αυλάκωση του δακτυλίου Ο και οι όψεις των καθισμάτων είναι κατεργασμένα με ελεγχόμενες ανοχές (γωνία έδρας ±0,5°, φινίρισμα επιφάνειας Ra 0,8μm max). Μια σωστή επιφάνεια στεγανοποίησης είναι αυτή που κρατά τα 350 bar μέσα στο σωλήνα και έξω από το δωμάτιο εξοπλισμού σας.

Καθαρές, αιχμηρές κλωστές Οι κλωστές κόβονται ή τυλίγονται στα 6 g/6H με μορφή πλήρους προφίλ — χωρίς σκισμένες ρίζες, χωρίς τυλιγμένες κορυφές. Τα κωνικά σπειρώματα (NPT/BSPT) επαληθεύονται με μετρητές δακτυλίου L1/L2 για να εγγυώνται μια σφιχτή, μη διαρροή άρθρωση.

Εμπιστοσύνη δοκιμασμένη με πίεση Δοκιμάζουμε εξαρτήματα πίεσης σε 1,5× ονομαστική πίεση εργασίας σε παρτίδες δειγματοληψίας και κάθε εξάρτημα ελέγχεται οπτικά και διαστατικά. Για κρίσιμες εφαρμογές, είναι διαθέσιμη 100% δοκιμή πίεσης.

Υλικό Δικαίωμα για το Ρευστό Ανθρακούχο χάλυβας ψευδάργυρος για τυπικά συστήματα ορυκτελαίων. ανοξείδωτο 316 για τρόφιμα, θαλάσσια και επιθετικά υγρά. ορείχαλκος για πεπιεσμένο αέρα χαμηλής πίεσης και σέρβις νερού. Το σωστό υλικό αποτρέπει τη γαλβανική διάβρωση και την πρόωρη αστοχία.

Καθαριότητα που μπορείτε να προσδιορίσετε Τα εξαρτήματα καθαρίζονται με υπερήχους και συσκευάζονται σύμφωνα με τις προδιαγραφές καθαριότητας σας — συμπεριλαμβανομένων των κατηγοριών καθαριότητας ISO 4406 για ευαίσθητα σερβομηχανικά και αναλογικά συστήματα.

Προδιαγραφές προϊόντος

Τυπικές Εφαρμογές

Ως κατασκευαστής και προμηθευτής υδραυλικών εξαρτημάτων με μηχανική επεξεργασία CNC, η Tuoyuan Metal προμηθεύει εξαρτήματα χύμα σε άμεση εργοστασιακή τιμή για:

Κινητά υδραυλικά — εκσκαφείς, φορτωτές, γεωργικά μηχανήματα

Βιομηχανικά υδραυλικά συστήματα — πρέσες, μηχανές χύτευσης με έγχυση, εργαλειομηχανές

Υδραυλικά κυκλώματα κατασκευαστικού εξοπλισμού

Ναυτικά και υπεράκτια υδραυλικά συστήματα (316 ανοξείδωτα)

Γραμμές επεξεργασίας τροφίμων και φαρμακευτικών υγρών

Πάγκοι δοκιμών, συστήματα λίπανσης και πνευματικά κυκλώματα

Διαδικασία Παραγωγής

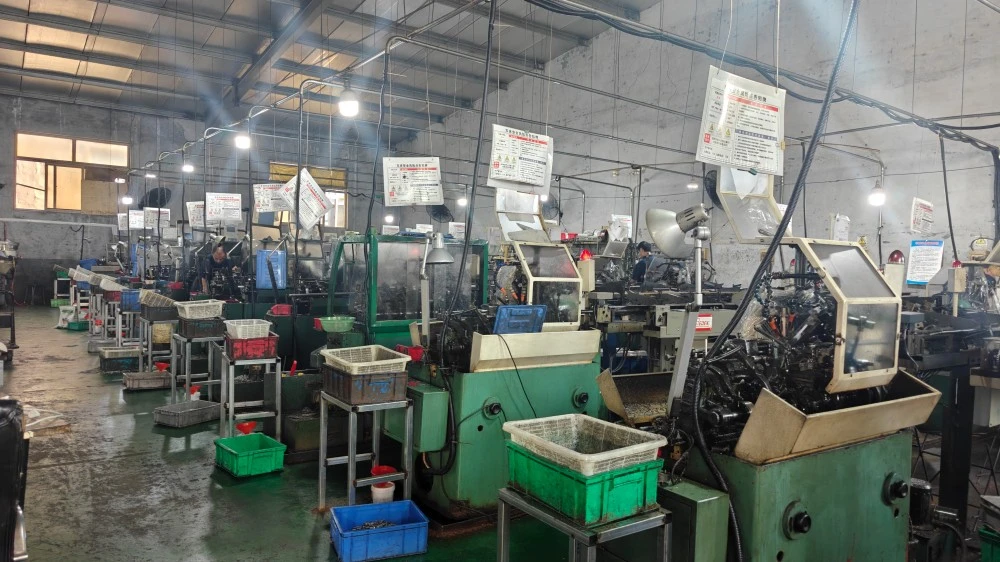

Τα υδραυλικά εξαρτήματα κατασκευάζονται από το υλικό ράβδων σε τόρνους CNC — συχνά σε έναν μόνο κύκλο σύσφιξης. Τα εξαγωνικά σώματα περιστρέφονται, τρυπούνται, περνιούνται με σπείρωμα και η γεωμετρία στεγανοποίησης (κώνος εκτόνωσης, αυλάκωση δακτυλίου O ή κωνικό) κόβεται με ειδικά εργαλεία. Η προσέγγιση μιας εγκατάστασης είναι αυτή που κρατά την επιφάνεια στεγανοποίησης ομόκεντρη με το νήμα.

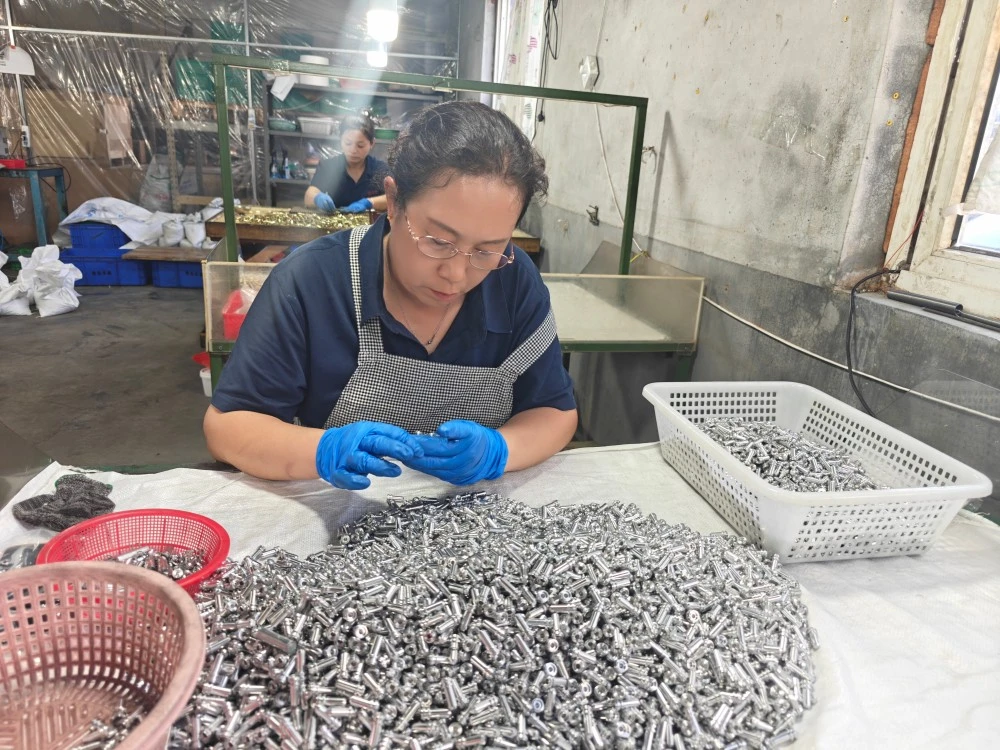

Μετά την κατεργασία, τα εξαρτήματα ξεφλουδίζονται - κρίσιμα για τις επιφάνειες στεγανοποίησης - και στη συνέχεια υποβάλλονται σε επεξεργασία επιφάνειας (ψευδάργυρο, ψευδάργυρο-νικέλιο ή παθητικοποίηση). Τα εξαρτήματα καθαρίζονται με υπερήχους για να αφαιρεθούν τα τσιπ και τα υπολείμματα, και στη συνέχεια επιθεωρούνται: μέτρηση σπειρώματος, έλεγχος γωνίας καθίσματος, μέτρηση διαστάσεων και δοκιμή πίεσης δειγματοληψίας.

Γιατί να επιλέξετε το Tuoyuan Metal

Ακρίβεια μηχανικής κατεργασίας όπου μετράει Οι τόρνοι CNC μας έχουν επαναλαμβανόμενη ακρίβεια τοποθέτησης ≤±0,003 mm και κατεργαζόμαστε τακτικά έως ±0,01 mm σε εξαρτήματα — η ζώνη ανοχής που διατηρεί τις επιφάνειες στεγανοποίησης αληθινές και τα σπειρώματα καθαρά.

Δεκαετία Εξειδίκευσης στην Κατεργασία Μετάλλων Πάνω από 10 χρόνια σε ανταλλακτικά στροφής ακριβείας, με εργοστάσιο 5.000 m², 20 τόρνους CNC και ετήσια χωρητικότητα 100 εκατομμυρίων τεμαχίων. Έχουμε επεξεργαστεί όλα τα πρότυπα τοποθέτησης σε αυτόν τον κατάλογο — πολλές φορές.

Ποιοτική απόκριση 48 ωρών Εάν εντοπιστεί πρόβλημα, απαντάμε εντός 48 ωρών και αναλαμβάνουμε την πλήρη ευθύνη αποζημίωσης όπως έχει συμφωνηθεί. Αυτή η δέσμευση, που τηρείται με συνέπεια, είναι ο λόγος για τον οποίο το 95% των πελατών μας κάνει αναπαραγγελίες.

Έτοιμο για εξαγωγή τεκμηρίωση Τα πιστοποιητικά υλικού, οι εκθέσεις επιθεώρησης και τα αρχεία δοκιμών πίεσης αποστέλλονται με κάθε παραγγελία. Διατίθεται συντονισμός επιθεώρησης από τρίτους.

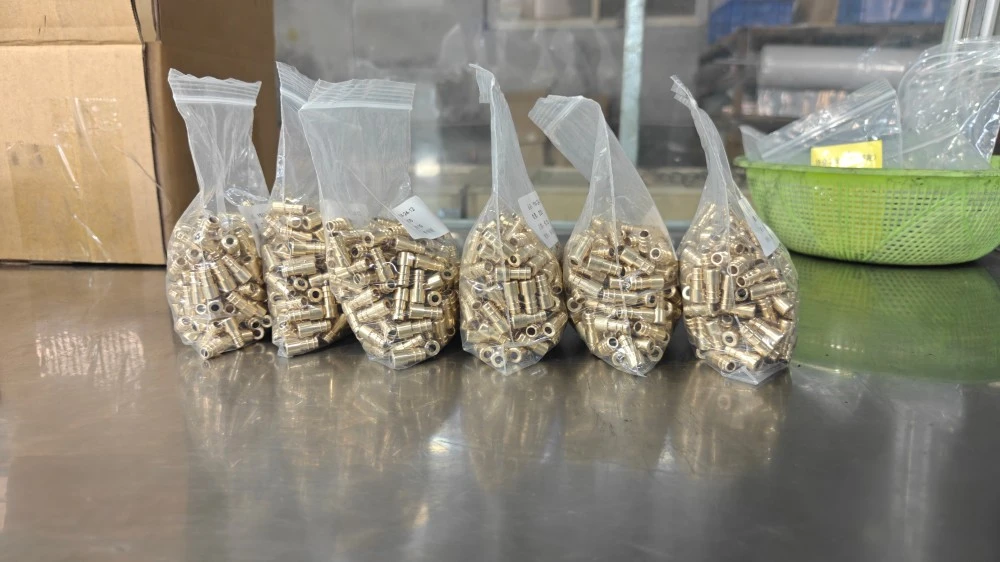

Συσκευασία & Αποστολή

Τα εξαρτήματα καθαρίζονται, προστατεύονται από τη διάβρωση και συσκευάζονται σε πολυσακούλες, χαρτοκιβώτια ή ξύλινες θήκες εξαγωγής. Γρήγορες, αεροπορικές και θαλάσσιες μεταφορές διατίθενται από το λιμάνι Qingdao. Τεκμηρίωση: Εμπορικό τιμολόγιο, Κατάλογος συσκευασίας, φορτωτική, Πιστοποιητικό προέλευσης, Πιστοποιητικό δοκιμής υλικού. Για τιμές υδραυλικών εξαρτημάτων με μηχανική επεξεργασία CNC, μαζικές παραγγελίες ή προσφορά, επικοινωνήστε με την ομάδα εξαγωγών μας.

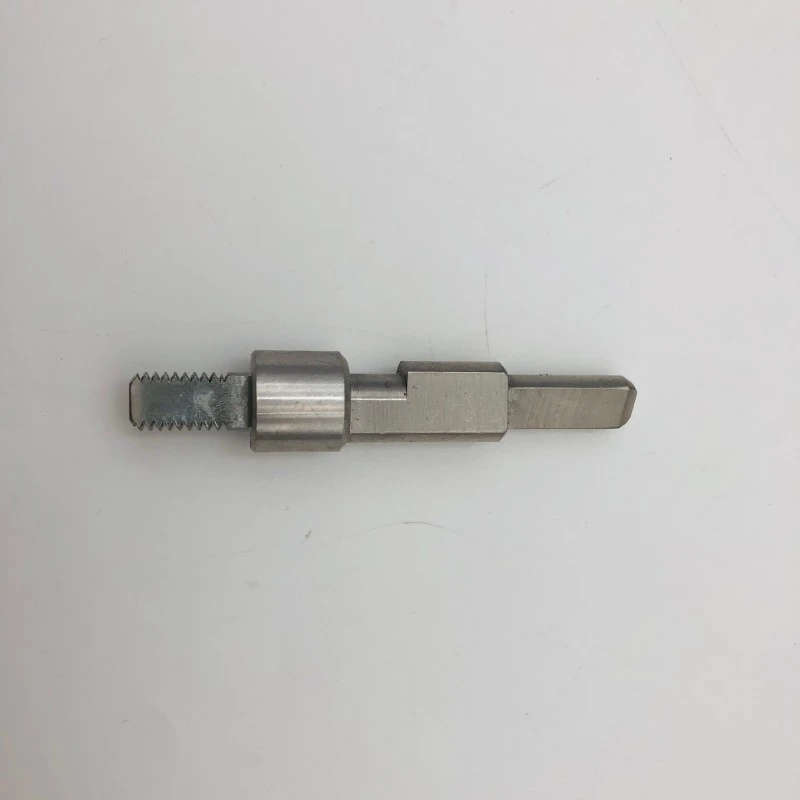

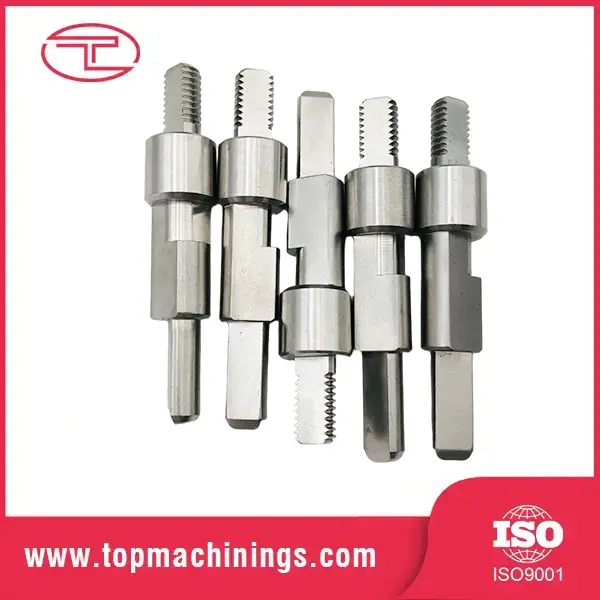

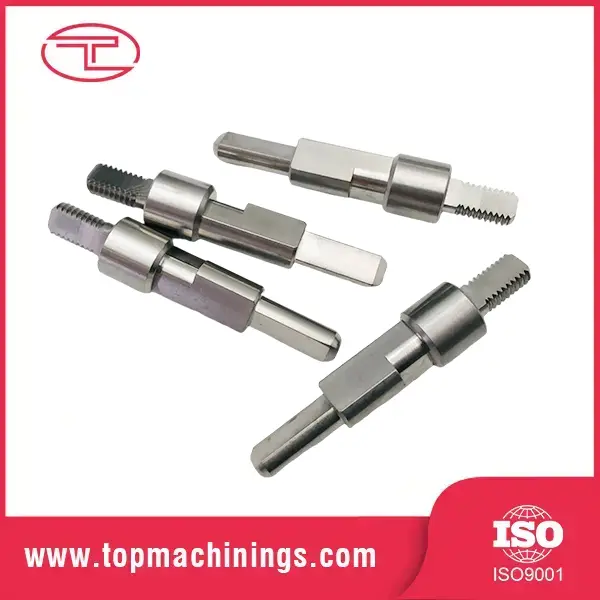

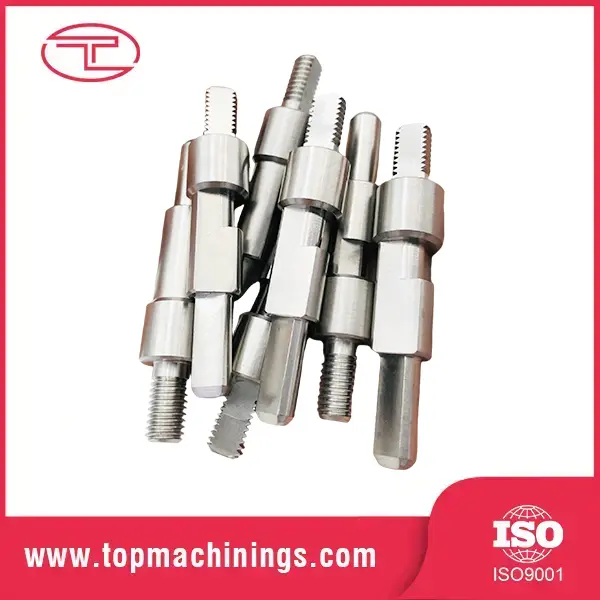

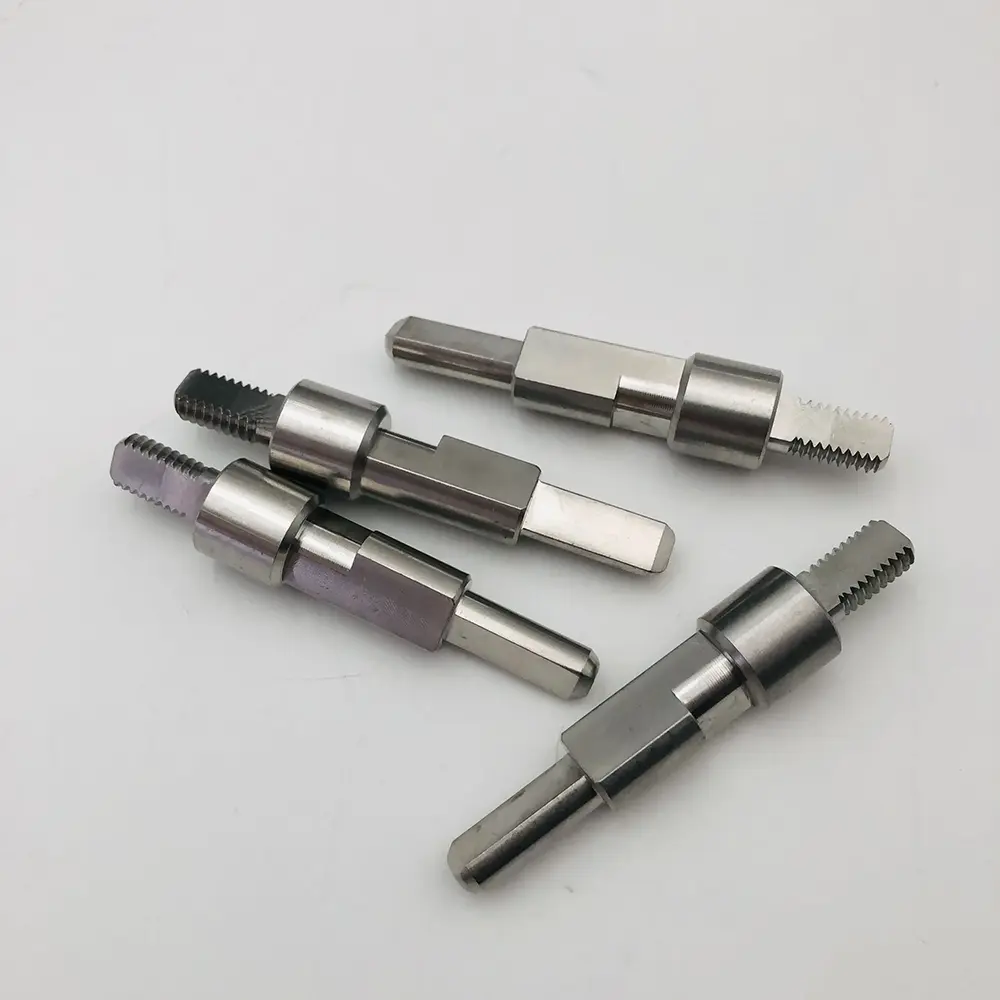

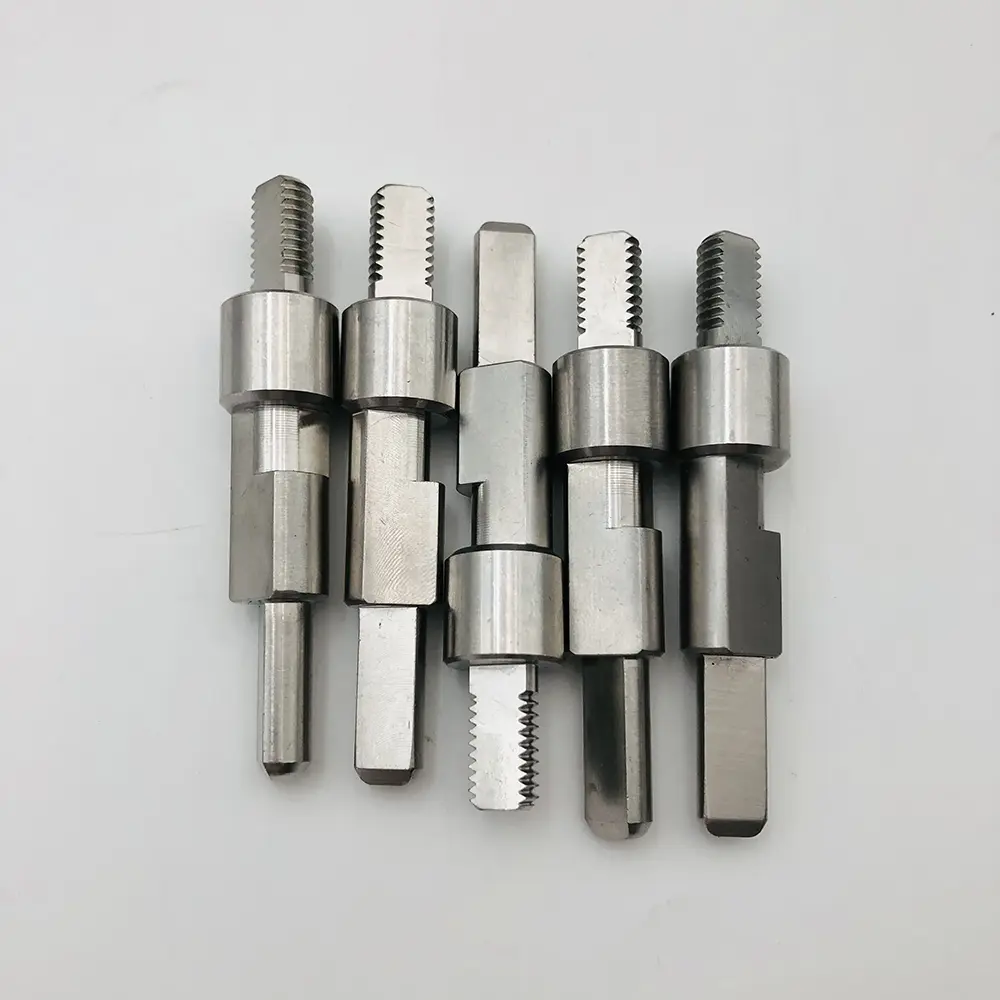

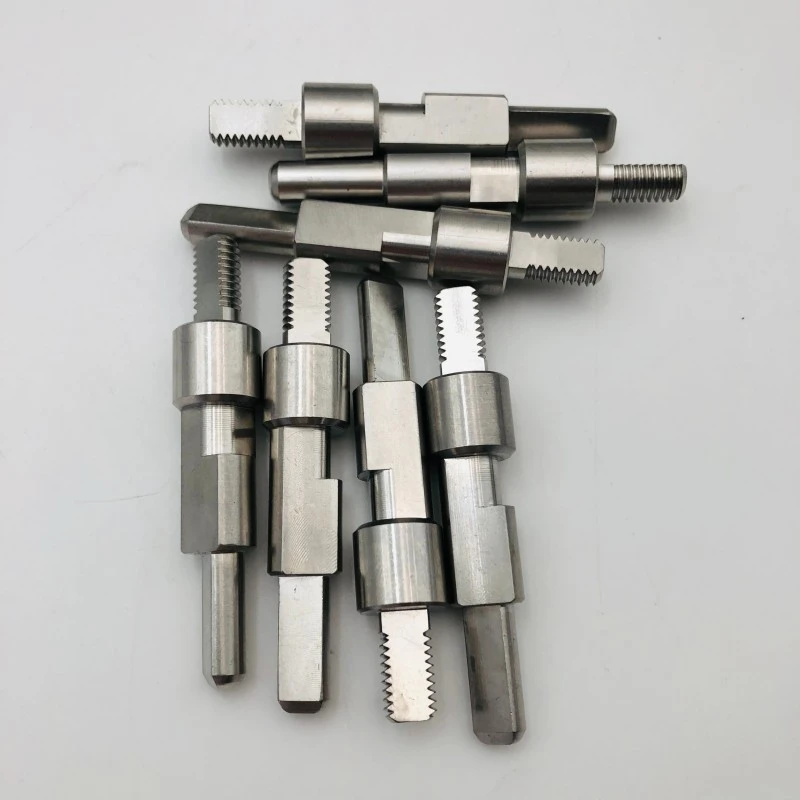

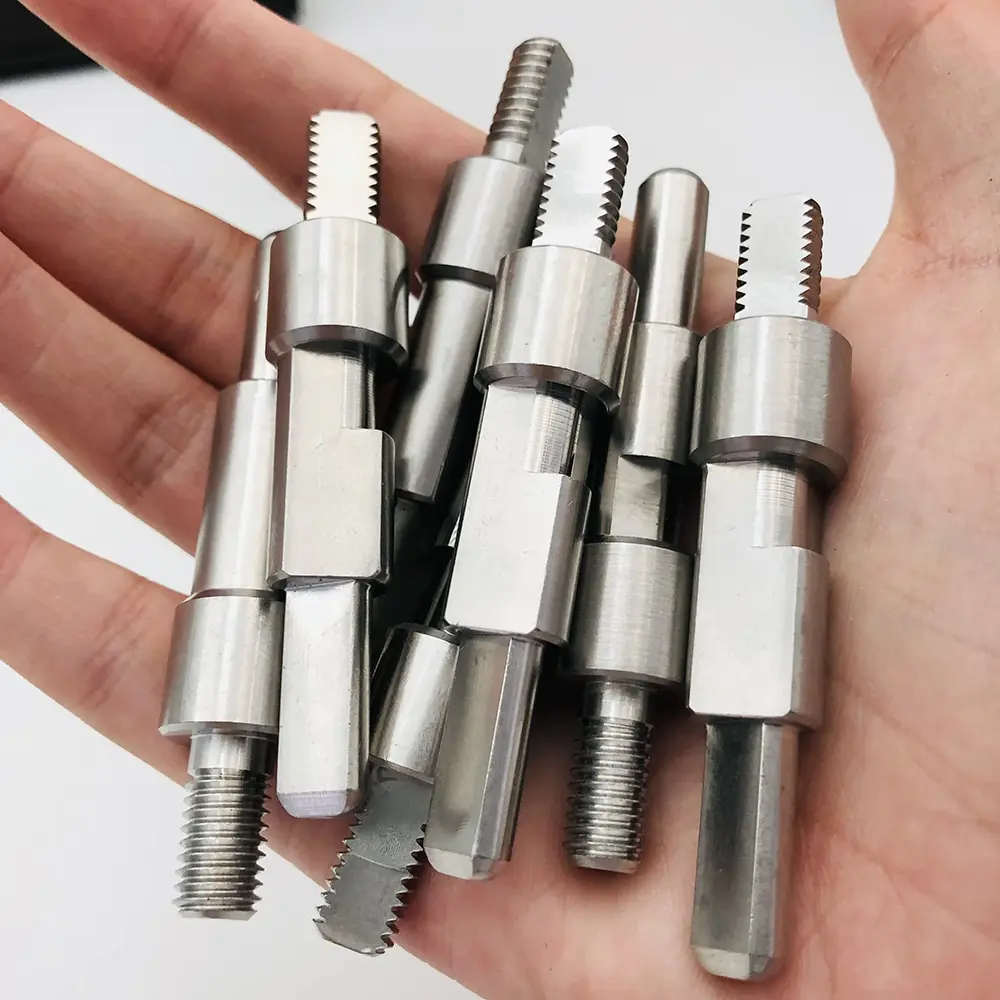

Κοχλωτές άξονες υψηλής ακρίβειας για βιομηχανικό εξοπλισμό

Πελάτης: European Hydraulic Equipment Manufacturer

Βιομηχανία: Fluid Power & Industrial Automation

Υλικό: Ανοξείδωτο / Ανθρακούχο Χάλυβας

Διαδικασία: Τόρνευση ακριβείας, φρέζα, σπείρωμα & θερμική επεξεργασία με CNC

Ο πελάτης απαιτούσε προσαρμοσμένους άξονες με σπείρωμα πολλαπλών βημάτων με σφιχτές ανοχές και λεία επιφάνεια για την αποφυγή διαρροής και μηχανικής φθοράς σε υδραυλικά συγκροτήματα υψηλής πίεσης. Τα τυπικά εξαρτήματα της αγοράς απέτυχαν να ικανοποιήσουν τις συγκεκριμένες απαιτήσεις ροπής και ευθυγράμμισης.

Χρησιμοποιώντας ελβετικές μηχανές τόρνευσης και φρέζας ακριβείας CNC πολλαπλών αξόνων, κατασκευάσαμε προσαρμοσμένους άξονες με ακριβή προφίλ σπειρώματος και χαρακτηριστικά επίπεδης φρεζαρίσματος σύμφωνα με τα τεχνικά σχέδια του πελάτη. Πριν από την αποστολή εφαρμόστηκε αυστηρός ποιοτικός έλεγχος, συμπεριλαμβανομένης της δοκιμής 100% του μετρητή νήματος και των ελέγχων τραχύτητας της επιφάνειας.

FAQ

Ε: Ποιο πρότυπο τοποθέτησης πρέπει να χρησιμοποιήσω;

Α: Εξαρτάται από την περιοχή σας και τα άκρα των εύκαμπτων σωλήνων: Το JIC είναι κοινό στη Βόρεια Αμερική, το BSP στην Ευρώπη/Ασία, το μετρικό DIN στη Γερμανία, το ORFS όπου οι κραδασμοί και η απόδοση χωρίς διαρροές έχουν σημασία. Στείλτε μας τα τρέχοντα εξαρτήματα ή τα σχέδιά σας και θα προσδιορίσουμε τα τυποποιημένα και τα αντίστοιχα εξαρτήματα προμήθειας.

Ε: Τι πίεση μπορούν να αντέξουν τα εξαρτήματά σας;

Α: Τα τυπικά εξαρτήματα βαθμονομούνται σε πίεση εργασίας 350 bar. διαμορφώσεις υψηλής πίεσης έως 630 bar. Δοκιμάζουμε πίεση στις παρτίδες δειγματοληψίας σε 1,5× ονομαστική πίεση.

Ε: Μπορείτε να παρέχετε εξαρτήματα από ανοξείδωτο χάλυβα για χρήση σε τρόφιμα ή θαλάσσια χρήση;

Α: Ναι — Τα εξαρτήματα SUS316 με φινίρισμα παθητικοποίησης είναι διαθέσιμα για εφαρμογές τροφίμων, ναυτιλίας και φαρμακευτικής βιομηχανίας. Παρέχονται πιστοποιητικά υλικού.

Ε: Προσφέρετε προσαρμοσμένα εξαρτήματα ανά σχέδιο;

Α: Ναι, τα εντελώς προσαρμοσμένα εξαρτήματα είναι η ειδικότητά μας. Στείλτε ένα σχέδιο ή δείγμα και θα επεξεργαστούμε την ακριβή γεωμετρία σας, συμπεριλαμβανομένων των προσαρμοσμένων διαμορφώσεων θυρών.

Ε: Ποιο είναι το MOQ και ο χρόνος παράδοσης του υδραυλικού εξαρτήματος με μηχανική επεξεργασία CNC;

Α: Δείγματα: 3–5 ημέρες, MOQ ευέλικτο. Παραγωγή: κατά μέσο όρο 15 ημέρες. Θαλάσσιες μεταφορές από το Qingdao ή express για επείγουσες μικρές παραγγελίες.
