Πώς τα γυρισμένα εξαρτήματα ακριβείας ενεργοποιούν μικρότερα ρομποτικά χειρουργικά εργαλεία;

Τα ρομποτικά χειρουργικά συστήματα συρρικνώνονται. Η επόμενη γενιά λαπαροσκοπικών και μικροχειρουργικών ρομπότ χρησιμοποιεί όργανα με διάμετρο κάτω των 3 χιλιοστών – αρκετά μικρά για την πλοήγηση στην λεπτή ανατομία αλλά αρκετά ισχυρά για να πιάνουν, να κόβουν και να ράβουν. Για να επιτευχθεί αυτό απαιτείται μια ριζική επανεξέταση κάθε εξαρτήματος, ειδικά των μηχανικών στοιχείων μετάδοσης στο εσωτερικό του καρπού του εργαλείου. Η απάντηση βρίσκεται στογυρισμένα εξαρτήματα ακριβείας– μικροσκοπικές, πολύπλοκες γεωμετρίες κατασκευασμένες σε ανοχές που ήταν αδιανόητες πριν από μια δεκαετία. Αυτό το άρθρο εξηγεί πώς η στροφή CNC υψηλής ακρίβειας δημιουργεί τους μικροσκοπικούς άξονες, τις ακίδες και τα περιβλήματα που καθιστούν δυνατά ρομποτικά εργαλεία κάτω του χιλιοστού – και τι πρέπει να αναζητήσουν οι υπεύθυνοι προμηθειών σε έναν προμηθευτή.

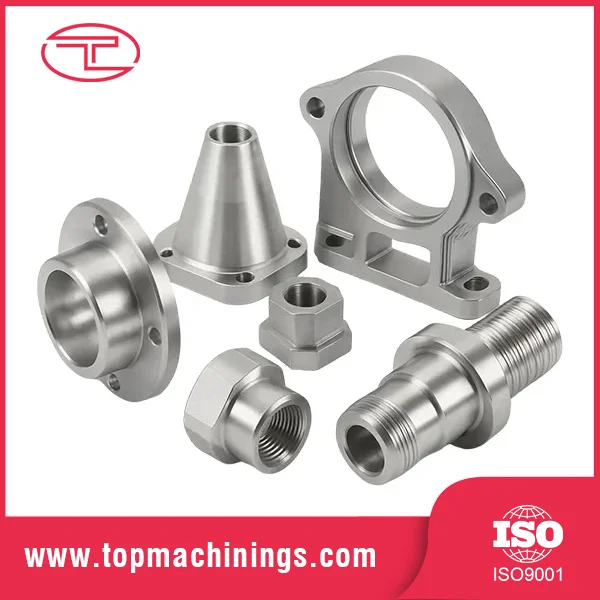

Η πρόκληση της μικρογραφίας στη ρομποτική χειρουργική

Ένα τυπικό ρομποτικό χειρουργικό όργανο περιέχει έως και 20 κινούμενα μέρη μέσα σε ένα σωλήνα μικρότερο από ένα μολύβι. Κάθε μέρος πρέπει:

• Αντοχή σε επαναλαμβανόμενη αποστείρωση (αυτόκλειστο, ακτινοβολία γάμμα)
• Ροπή μετάδοσης με σχεδόν μηδενική αντίστροφη κίνηση
• Ταιριάζει σε πάχη τοιχωμάτων τόσο χαμηλά όσο 0,15 mm
• Κόστος λιγότερο από τα συμβατικά επεξεργασμένα εξαρτήματα – επειδή τα όργανα είναι συχνά μιας χρήσης ή περιορισμένης επαναχρησιμοποίησης

Οι παραδοσιακές μέθοδοι μηχανικής κατεργασίας (στάμπα, απλή στροφή) δεν μπορούν να έχουν την απαιτούμενη ομοκεντρικότητα, φινίρισμα επιφάνειας ή μικροχαρακτηριστικά. Τα γυρισμένα εξαρτήματα ακριβείας – που παράγονται σε ελβετικούς τόρνους CNC με ενεργό εργαλείο – λύνουν αυτά τα προβλήματα συνδυάζοντας το γύρισμα, το φρεζάρισμα και το τρύπημα σε έναν κύκλο, επιτυγχάνοντας ανοχές ±0,005 mm ή καλύτερες.

Τρεις κρίσιμοι τρόποι Τα γυρισμένα εξαρτήματα ακριβείας επιτρέπουν τη μινιατούρα

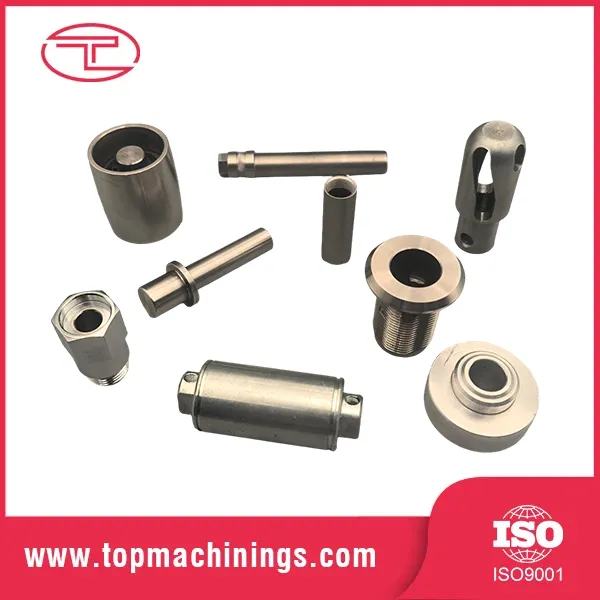

1.Μικροάξονες και ακίδες κίνησης

Ο καρπός ενός χειρουργικού ρομπότ χρησιμοποιεί καλώδια ή ράβδους ώθησης για την άρθρωση του τελικού τελεστή. Αυτά συνδέονται με μικροσκοπικούς πείρους και άξονες – συχνά διαμέτρου 0,5 mm έως 2 mm. Ένα γυρισμένο εξάρτημα ακριβείας μπορεί να περιλαμβάνει:

• Αυλάκια για δακτυλίους συγκράτησης (πλάτος 0,2 mm, βάθος 0,05 mm)
• Εξαγωνικά ή τετράγωνα άκρα για μεταφορά ροπής
• Εγκάρσιες οπές (διαμέτρου 0,3 mm) για πτύχωση καλωδίων

Γιατί έχει σημασία η ακρίβεια: Μια απόκλιση 2 μm σε μια καρφίτσα 1 mm δημιουργεί 0,2° γωνιακό σφάλμα – απαράδεκτο όταν ο χειρουργός ράβει ένα αιμοφόρο αγγείο 0,5 mm.

2. Σωληνοειδή εξαρτήματα λεπτού τοιχώματος

Οι αρθρώσεις απαιτούν περιβλήματα και μανίκια με πάχος τοιχώματος κάτω από 0,2 mm. Η συμβατική στροφή προκαλεί φλυαρία ή κατάρρευση. Η ελβετική στροφή με ψυκτικό υγρό υψηλής πίεσης και εργαλεία καρβιδίου παράγει σταθερό, επαναλαμβανόμενο λεπτό τοίχωμαγυρισμένα εξαρτήματα ακριβείαςχωρίς δευτερεύον αφαίρεση γρεζιών.

3. Πολύπλοκη γεωμετρία σε μια ενιαία εγκατάσταση

Οι σχεδιαστές ρομποτικών εργαλείων θέλουν συνδυασμένα χαρακτηριστικά: νήματα, κωνικά, κάτω κοψίματα και επίπεδα – όλα σε ένα μέρος. Τα περιστρεφόμενα εξαρτήματα ακριβείας που κατασκευάζονται σε τόρνους πολλαπλών αξόνων εξαλείφουν τις πολλαπλές ρυθμίσεις, εξασφαλίζοντας γεωμετρική συνέπεια. Για παράδειγμα, ένα άκρο trocar με μια ελικοειδή αυλάκωση κίνησης και μια εγγύς φλάντζα μπορεί να κατασκευαστεί σε λιγότερο από 40 δευτερόλεπτα.

Πίνακας παραμέτρων – Κρίσιμες προδιαγραφές για χειρουργικά εξαρτήματα ακριβείας περιστροφής

Το κρυφό κόστος των ασυνεπών ανταλλακτικών ακριβείας

Οι OEM ιατρικών συσκευών συχνά εστιάζουν στις ανοχές συναρμολόγησης, ενώ υποτιμούν τον αντίκτυπο των μεμονωμένων εξαρτημάτων ακριβείας. Ένα πραγματικό παράδειγμα: ένας κατασκευαστής χειρουργικών συρραπτικών παρουσίασε αστοχίες πεδίου 12% λόγω μιας ακίδας 0,5 mm που είχε ασυνεπές βάθος αυλάκωσης. Ο προμηθευτής ακίδων είχε διεκδικήσει ±0,01 mm αλλά παρέδωσε ±0,025 mm. Η μετάβαση σε προμηθευτή που ελέγχει κάθε παρτίδα με 100% οπτική ταξινόμηση μείωσε το ποσοστό αποτυχίας στο 0,2%.

Βασικά μαθήματα:

• Σημασία μέτρησης – Ζητήστε αναφορές μικροφώνου λέιζερ ή συστήματος όρασης, όχι μόνο δαγκάνες.
• Πιστοποίηση υλικού – Τα χειρουργικά εργαλεία απαιτούν πλήρη ιχνηλασιμότητα (EN 10204 3.1).
• Συνοχή φινιρίσματος επιφάνειας – Τραχιά σημεία φιλοξενούν βακτήρια. καθορίστε τα Ra και Rz.

Γιατί ο Tuoyuan καταλαβαίνει τις απαιτήσεις της χειρουργικής μικρογραφίας

Η Qingdao Tuoyuan Metal Co., Ltd. έχει περάσει πάνω από μια δεκαετία αναπτύσσοντας δυνατότητες επεξεργασίας μετάλλων ακριβείας. Σε αντίθεση με τα γενικά μηχανουργεία, το Tuoyuan εστιάζει στις ακριβείς τεχνολογίες που χρειάζεται η χειρουργική ρομποτική:

• Ανταλλακτικά τόρνευσης CNC (ελβετικό και σταθερό κεφάλι) για μικροάξονες, καρφίτσες και μανίκια
• Μέρη φρεζαρίσματος CNC για σύνθετα χαρακτηριστικά περιβλήματος
• Σφράγιση και σφυρηλάτηση για οικονομικά αποδοτικά εξαρτήματα μεγάλου όγκου
• Επεξεργασία επιφάνειας (γαλβανισμός, επίστρωση πούδρας, στίλβωση) – αν και τα χειρουργικά εργαλεία συχνά καθορίζουν ηλεκτροστίλβωση ή παθητικοποίηση, την οποία η Tuoyuan μπορεί να κανονίσει μέσω πιστοποιημένων συνεργατών

Η Tuoyuan λειτουργεί σύμφωνα με το ISO 9001, με μια πλήρη αλυσίδα εφοδιασμού από την πρώτη ύλη έως το τελικό εξάρτημα. Η φιλοσοφία τους για την «αριστεία σε κάθε λεπτομέρεια» σημαίνει ότι κάθε γυρισμένο εξάρτημα ακριβείας ελέγχεται με ψηφιακό εξοπλισμό μέτρησης και τα αρχεία παρτίδας τηρούνται για 10+ χρόνια – απαραίτητη για την ιχνηλασιμότητα των ιατροτεχνολογικών προϊόντων.

Ένα πρακτικό εργαλείο – Μια απλή λίστα ελέγχου για την προμήθεια

Κατά την αξιολόγηση μιας πηγής γυρισμένων εξαρτημάτων ακριβείας για ρομποτικές χειρουργικές συσκευές, ζητήστε:

• Μια ανάλυση στοίβαξης ανοχής στο πιο κρίσιμο χαρακτηριστικό σας.
• Τρία τυχαία τμήματα δείγματος που μετρήθηκαν με μικρόφωνο CMM ή λέιζερ.
• Πιστοποιητικό υλικού που δείχνει τον αριθμό παρτίδας και τη χημική σύνθεση.
• Δυνατότητα διεργασίας (Cpk) – για διάμετρο και ομόκεντρο, το Cpk ≥1,33 είναι ένα ασφαλές όριο.

Το Tuoyuan παρέχει και τα τέσσερα ως στάνταρ.

Μικρά Ανταλλακτικά, Γιγαντιαίο Άλμα για Χειρουργική

Η τάση προς μικρότερα, εξυπνότερα ρομποτικά χειρουργικά εργαλεία είναι ασταμάτητη. Αλλά δεν θα πραγματοποιηθεί απλώς μειώνοντας τα υπάρχοντα σχέδια. Απαιτείγυρισμένα εξαρτήματα ακριβείαςπου είναι μικρού μεγέθους, μακροακριβείς και κατασκευάζονται με συνέπεια σε όγκο. Για τους υπεύθυνους προμηθειών, η καλύτερη στρατηγική είναι να συνεργαστούν με μια εταιρεία μεταλλουργίας που έχει αποδεδειγμένη τεχνογνωσία στο CNC, μια πλήρη εσωτερική αλυσίδα διαδικασιών και ένα σύστημα ποιότητας που δεν αφήνει τίποτα στην τύχη.

Στείλτε το πιο απαιτητικό σχέδιό σας με μικροσυστατικάTuoyuanγια έλεγχο σκοπιμότητας και δειγματοληψία. Χρησιμοποιήστε τον παραπάνω πίνακα παραμέτρων για να καθορίσετε ανοχές και ζητήστε μια αναφορά ικανότητας διαδικασίας. Ο σωστός προμηθευτής ανταλλακτικών ακριβείας μπορεί να μειώσει τον χρόνο ανάπτυξης στο μισό – και να κάνει πραγματικότητα το χειρουργικό εργαλείο επόμενης γενιάς.
