Τι σημαίνει η πλήρης διαδικασία παραγωγής CNC;

Από τον αρχικό σχεδιασμό του προϊόντος και τη μοντελοποίηση CAD, μέσω του προγραμματισμού CAM, της ρύθμισης της μηχανής και της πραγματικής κατεργασίας, μέχρι την τελική επιθεώρηση ποιότητας και τη μετα-επεξεργασία, διερευνά πώς η ψηφιακή ακρίβεια και η μηχανική απόδοση συγκλίνουν για να δημιουργήσουν πολύπλοκα μεταλλικά μέρη.

Βήμα 1: Σχεδιασμός Προϊόντος & Δημιουργία Σχεδίου CAD

ΟλοιΚατασκευή CNCξεκινά με τις απαιτήσεις του προϊόντος των πελατών. Η ομάδα σχεδιασμού μας χρησιμοποιεί λογισμικό CAD για να σχεδιάσει ακριβή 2D μηχανικά σχέδια και να δημιουργήσει ολοκληρωμένα τρισδιάστατα μοντέλα προϊόντων, τα οποία θέτουν τα θεμέλια για το τελικό σχήμα του τελικού εξαρτήματος.

Σχεδιασμός για Έλεγχο

Αξιολογούμε την απόδοση της πρώτης ύλης, τον χώρο πρόσβασης στο εργαλείο, τη δυσκολία επεξεργασίας και το κόστος παραγωγής στο στάδιο του σχεδιασμού για να αποφύγουμε μεταγενέστερα προβλήματα κατασκευής.

Ολοκληρωμένα Πρότυπα Μοντέλων

Τα τρισδιάστατα μοντέλα πρέπει να εμφανίζουν πλήρως κάθε δομικό χαρακτηριστικό του εξαρτήματος.

Καθαρίστε τις τεχνικές σημάνσεις

Όλα τα σχέδια χρειάζονται σημειωμένες ανοχές διαστάσεων, γεωμετρικές ανοχές και απαιτήσεις τραχύτητας επιφάνειας για αναφορά κατά την παραγωγή.

Βήμα 2: Προγραμματισμός CAM & Σχεδιασμός Διαδικασίας Μηχανικής

Το λογισμικό CAM λειτουργεί ως σύνδεσμος μεταξύ των αρχείων σχεδίασης και των εργαλειομηχανών CNC. Οι τεχνικοί προγραμματιστές μας μετατρέπουν μοντέλα CAD σε G-code και M-code, την αναγνώσιμη γλώσσα εντολών για εξοπλισμό CNC.

Διεύθυνση Σταδίου Μηχανικής

Διαχωρίζουμε την ακατέργαστη κοπή και το φινίρισμα για όλα τα μέρη: η ακατέργαστη μηχανική κατεργασία αφαιρεί γρήγορα την περίσσεια υλικού, ενώ η κατεργασία φινιρίσματος κλειδώνει με ακρίβεια και ποιότητα επιφάνειας.

Εργαλείο κοπής και βελτιστοποίηση διαδρομής

Επιλέγουμε ταιριαστά εργαλεία κοπής και σχεδιάζουμε τις συντομότερες δυνατές διαδρομές κοπής για να μειώσουμε τον χρόνο ρελαντί και να ενισχύσουμε τη συνολική απόδοση παραγωγής.

Προσαρμοσμένες παράμετροι κοπής

Οι τεχνικοί ρυθμίζουν την ταχύτητα του άξονα, τον ρυθμό τροφοδοσίας, το βάθος κοπής και το βήμα κοπής αυστηρά με βάση το υλικό και τη δομή του ανταλλακτικού.

Δοκιμή προσομοίωσης προπαραγωγής

Εκτελούμε μια πλήρη τρισδιάστατη προσομοίωση κοπής μέσα στο λογισμικό για να ελέγξουμε για κινδύνους σύγκρουσης, υπερβολικής κοπής και θραύσης εργαλείου πριν στείλουμε προγράμματα στο συνεργείο.

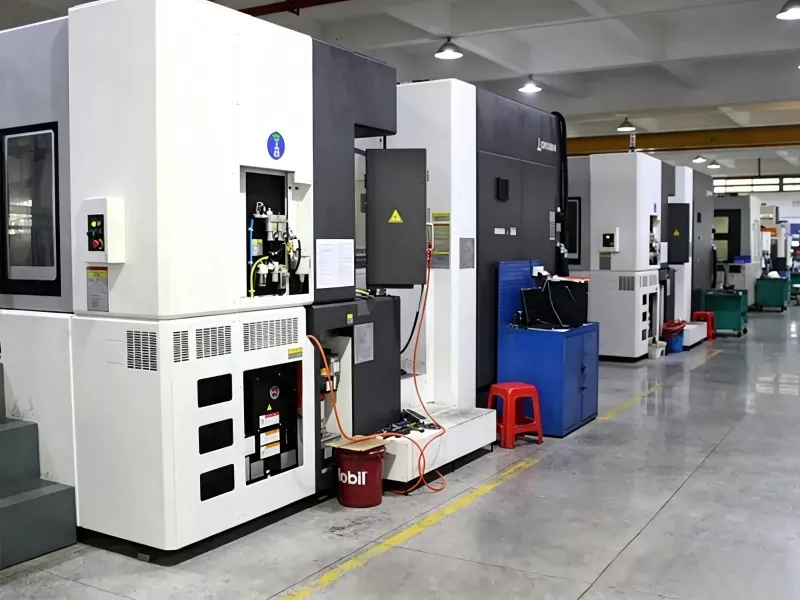

Βήμα 3: Ρύθμιση μηχανήματος και προετοιμασία επί τόπου

Πριν από την επίσημη κοπή, οι χειριστές του συνεργείου ολοκληρώνουν όλες τις εργασίες φυσικής εγκατάστασης για να ταιριάζουν με το ψηφιακό πρόγραμμα.

Προετοιμασία εργαλείου

Οι χειριστές προετοιμάζουν όλα τα απαιτούμενα εργαλεία κοπής όπως αναφέρονται στο φύλλο διεργασίας, μετρούν το μήκος και τη διάμετρο κάθε εργαλείου και, στη συνέχεια, τα τοποθετούν σωστά στο γεμιστήρα εργαλειομηχανών.

Σύσφιξη πρώτων υλών

Οι μέγγενες, οι πλάκες πίεσης ή τα προσαρμοσμένα εξαρτήματα χρησιμοποιούνται για να κλειδώνουν σφιχτά τα κενά πρώτης ύλης στο τραπέζι εργασίας, αποτρέποντας τη μετατόπιση κατά την κοπή υψηλής ταχύτητας.

Ρύθμιση εργαλείου & Βαθμονόμηση προέλευσης

Τα συστήματα συντεταγμένων εργασίας (όπως το G54) έχουν ρυθμιστεί για να επιβεβαιώνουν το σημείο μηδέν του τεμαχίου εργασίας, ώστε το μηχάνημα να μπορεί να εντοπίσει με ακρίβεια την πρώτη ύλη.

Μεταφόρτωση προγράμματος

Πλήρως επαληθευμένα αρχεία κωδικού G χωρίς σφάλματα μεταφορτώνονται στο σύστημα ελέγχου του μηχανήματος CNC.

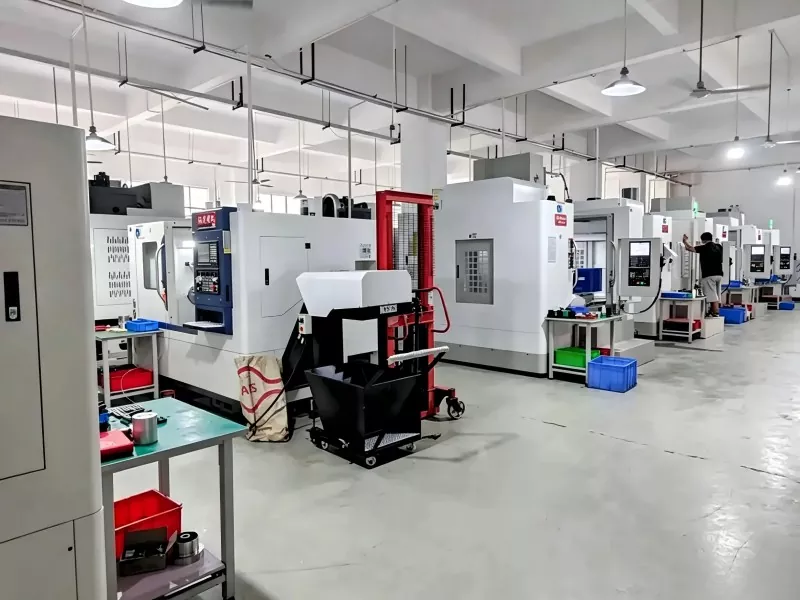

Βήμα 4: Αυτόματη κατεργασία και παρακολούθηση σε πραγματικό χρόνο

Το μηχάνημα CNC λειτουργεί αυτόματα ακολουθώντας τον μεταφορτωμένο κώδικα και η σύνδεση πολλαπλών αξόνων ολοκληρώνει την κοπή υλικού. Οι χειριστές παρακολουθούν συνεχώς όλη τη διαδικασία λειτουργίας.

Κοινοί τύποι κατεργασίας CNC

Φρέζα: Τα περιστρεφόμενα κοπτικά εργαλεία κινούνται ενάντια σε σταθερά τεμάχια εργασίας, ιδανικά για περίπλοκες επίπεδες επιφάνειες, κοιλότητες και καμπύλα τρισδιάστατα προφίλ.

Τόρνευση: Τα κενά πρώτης ύλης περιστρέφονται ενώ κινούνται τα εργαλεία κοπής, που χρησιμοποιούνται για περιστροφικά μέρη όπως άξονες, δίσκοι και μανίκια (όπως τα μπρούτζινα ένθετα χύτευσης).

Διάτρηση και τρύπημα: Ακριβής διάνοιξη οπών και εσωτερική επεξεργασία νήματος για συναρμολόγηση συνδετήρων.

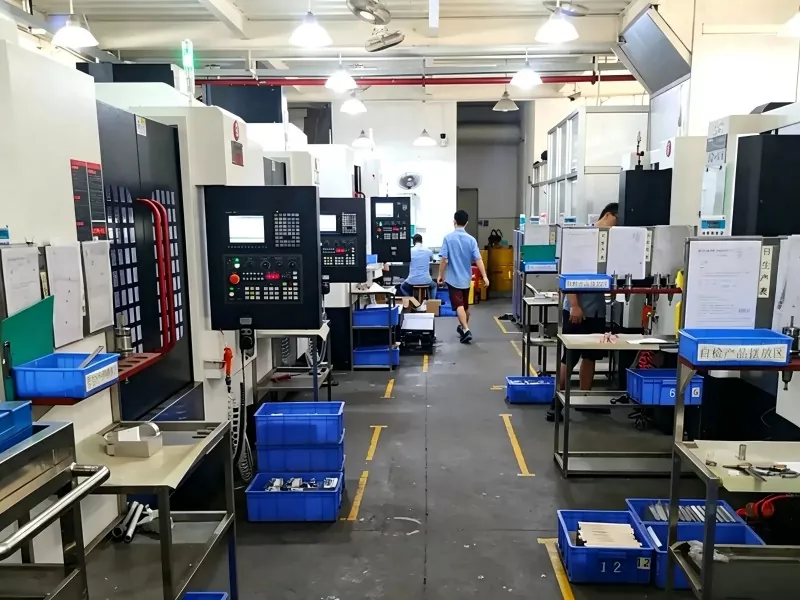

Βασικά σημεία επιτόπιας παρακολούθησης

Οι χειριστές πρέπει να παρακολουθούν στενά αυτές τις λεπτομέρειες κατά την παραγωγή:

Επαρκές ψυκτικό υγρό που καλύπτει πλήρως τις περιοχές κοπής

Σημάδια φθοράς του εργαλείου ή πελεκημένες ακμές κοπής

Ασυνήθιστοι κραδασμοί ή σκληρός μη φυσιολογικός θόρυβος από το μηχάνημα

Βήμα 5: Επιθεώρηση ακριβείας και ποιοτικός έλεγχος

Μόλις τελειώσει η μηχανική κατεργασία, όλα τα εξαρτήματα περνούν από αυστηρές δοκιμές QC για να επιβεβαιωθεί ότι ταιριάζουν με όλες τις προδιαγραφές σχεδίασης.

Έλεγχος βασικών διαστάσεων

Οι εργαζόμενοι χρησιμοποιούν ψηφιακές δαγκάνες, μικρόμετρα και μετρητές go/no-go για γρήγορη επαλήθευση μεγέθους.

Δοκιμή διαστάσεων υψηλής ακρίβειας

Για εξαιρετικά ανεκτικά ή πολύπλοκα καμπύλα μέρη, οι μηχανές μέτρησης συντεταγμένων (CMM) και οι οπτικοί ανιχνευτές εικόνας δοκιμάζουν τις γεωμετρικές ανοχές με ακρίβεια.

Δοκιμή φινιρίσματος επιφάνειας

Οι ελεγκτές τραχύτητας επιφάνειας ελέγχουν την ομαλότητα της επιφάνειας για να εξαλείψουν τα εμφανή σημάδια του εργαλείου και τα ελαττώματα της επιφάνειας.

Βήμα 6: Μετα-επεξεργασία & Φινίρισμα Επιφανειών

Τα εξαρτήματα που περνούν από ποιοτική επιθεώρηση λαμβάνουν δευτερεύουσα επεξεργασία για να πληρούν τα πρότυπα συναρμολόγησης και εμφάνισης.

Αφαίρεση γρεζιών

Εργαλεία χειρός, μηχανήματα στίλβωσης ή εξοπλισμός υπερήχων αφαιρούν αιχμηρά γρέζια και άκρες για να αποφύγουν τις γρατσουνιές και να εξασφαλίσουν ομαλή συναρμολόγηση.

Καθαρισμός ανταλλακτικών

Όλα τα λάδια κοπής, τα μεταλλικά ροκανίδια και οι επιφανειακές ακαθαρσίες ξεπλένονται πλήρως από κάθε τεμάχιο εργασίας.

Προσαρμοσμένη επεξεργασία επιφάνειας

Προσφέρουμε πολλαπλές επιλογές φινιρίσματος επιφανειών σύμφωνα με τα σενάρια χρήσης: αμμοβολή, ηλεκτρολυτική επιμετάλλωση, ανοδίωση, επίστρωση μαύρου οξειδίου, ψεκασμό σε σκόνη και άλλα για αντισκωριακή προστασία και διακοσμητικά εφέ.

Τελικός Έλεγχος & Συσκευασία

Τελικός πλήρης έλεγχος τελικών προϊόντων, επεξεργασία κατά της σκουριάς, συναρμολόγηση εξαρτημάτων και αντικραδασμική συσκευασία για αποστολή.
