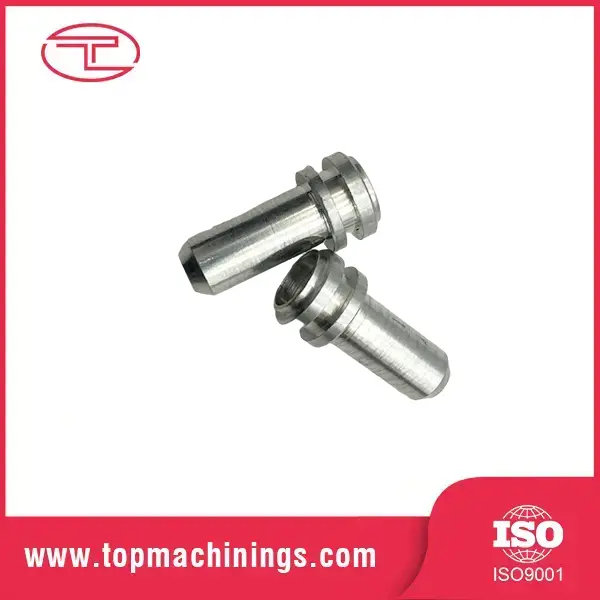

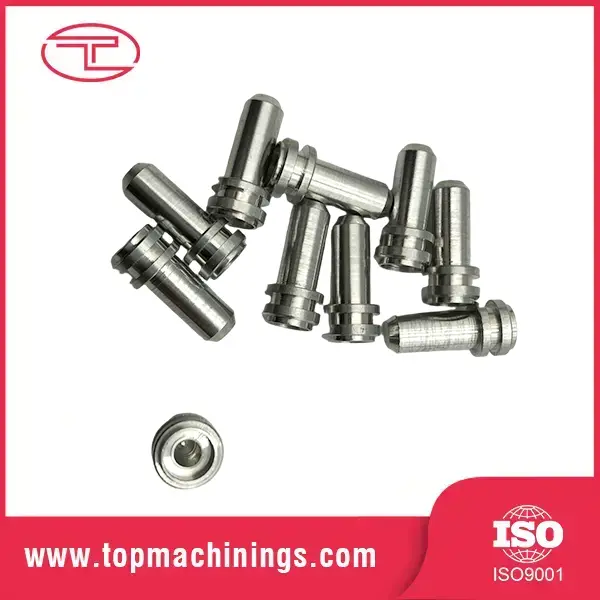

Βιομηχανικές καρφίτσες κουμπιών κατεργασίας CNC

Ο πείρος πείρου είναι ένας κοντός, κυλινδρικός πείρος που χρησιμοποιείται για τη διατήρηση ακριβούς ευθυγράμμισης μεταξύ δύο ή περισσότερων τμημάτων ενός συγκροτήματος. Σε αντίθεση με ένα μπουλόνι, το οποίο σφίγγει τα μέρη μεταξύ τους, οι βιομηχανικοί πείροι μηχανικής κατεργασίας CNC καθορίζουν τη θέση τους. Είναι το σημείο αναφοράς γύρω από το οποίο είναι χτισμένο ολόκληρο το συγκρότημα. Όταν βιδώνετε ένα περίβλημα κιβωτίου ταχυτήτων σε μια φλάντζα κινητήρα, οι πείροι του πείρου — όχι οι βίδες — εγγυώνται ότι οι άξονες παραμένουν ευθυγραμμισμένοι.

Οι καρφίτσες με πείρο διατίθενται σε δύο κύριες μορφές: εφαρμογή με πίεση και εφαρμογή ολίσθησης. Η διαφορά απόδοσης μεταξύ ενός καλού πείρου και ενός κακού μετριέται σε μικρά: πολύ σφιχτό και τραβάει. πολύ χαλαρό και το συγκρότημα παρασύρεται.

Υλικά και σκληρότητα βιομηχανικών πείρων

Ανθρακούχο χάλυβα (1045/1060): σκληρυμένο και μετριασμένο, οικονομικά αποδοτική γενική χρήση

Χάλυβας ρουλεμάν (GCr15/52100): σκληρυμένο σε HRC 60–64 για μέγιστη διάρκεια φθοράς

Ανοξείδωτο (SUS303/304/316): ανθεκτικό στη διάβρωση για τρόφιμα, θαλάσσια και ιατρική χρήση

Σκληρυμένος χάλυβας εργαλείων (για ειδικές εφαρμογές φθοράς)

Εύρος διαμέτρου: 1mm – 30mm, μήκη από 3mm έως 200mm

Κατηγορίες ανοχής: m6 press-fit, h6/h7 slip-fit ​​ανά ISO 8734/8735, USAS B18.8.2

Η κλασική μέθοδος κατασκευής είναι η λείανση χωρίς κέντρο: οι ράβδοι αλέθονται μέχρι την τελική διάμετρο σε μύλο χωρίς κέντρο, κόβονται σε μήκος, λοξοτομούνται και σκληραίνουν. Αυτό που δεν αντιλαμβάνονται οι περισσότεροι αγοραστές είναι ότι η σειρά λείανσης πριν από τη σκλήρυνση έχει σημασία - η σκλήρυνση μετά το τρίψιμο προκαλεί παραμόρφωση, γι' αυτό και αλέθουμε, σκληρύνουμε και στη συνέχεια τελειώνουμε και αλέθουμε τις κρίσιμες ακίδες.

Κοινή χρήση πραγματικής υπόθεσης Tuoyuan

Βιομηχανία: Βιομηχανικοί Αυτοματισμοί & Μηχανήματα

Υλικό: Αλουμίνιο / Ανοξείδωτο ατσάλι

Διαδικασία: Ακριβής CNC Turning & Grooving

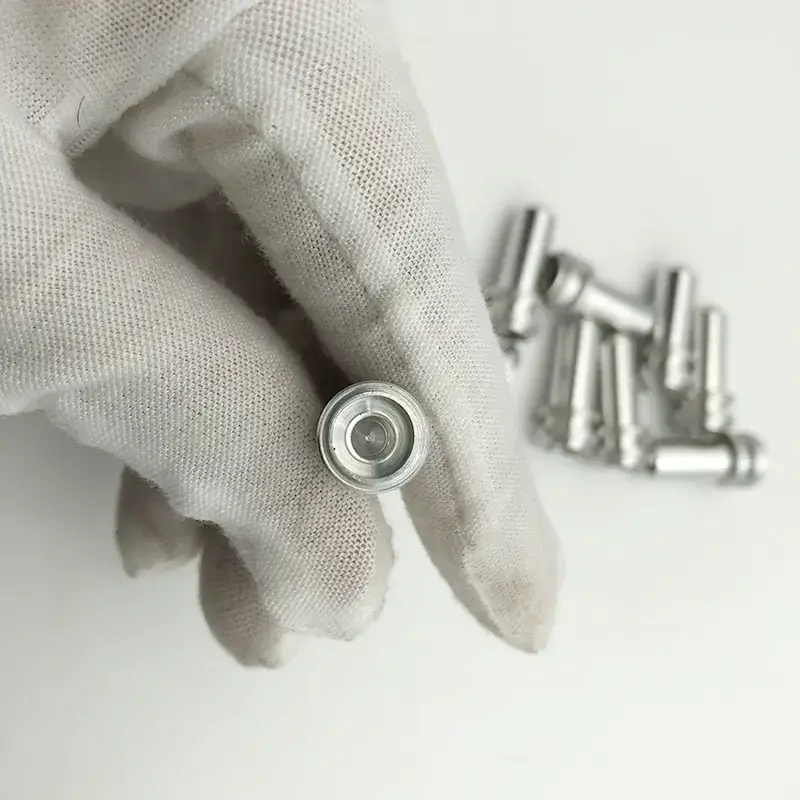

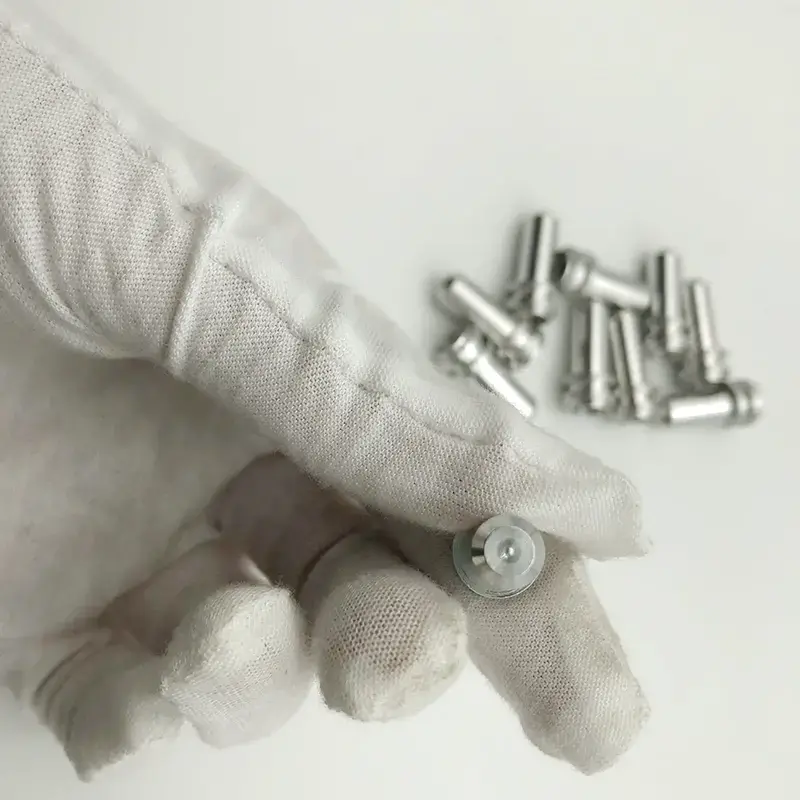

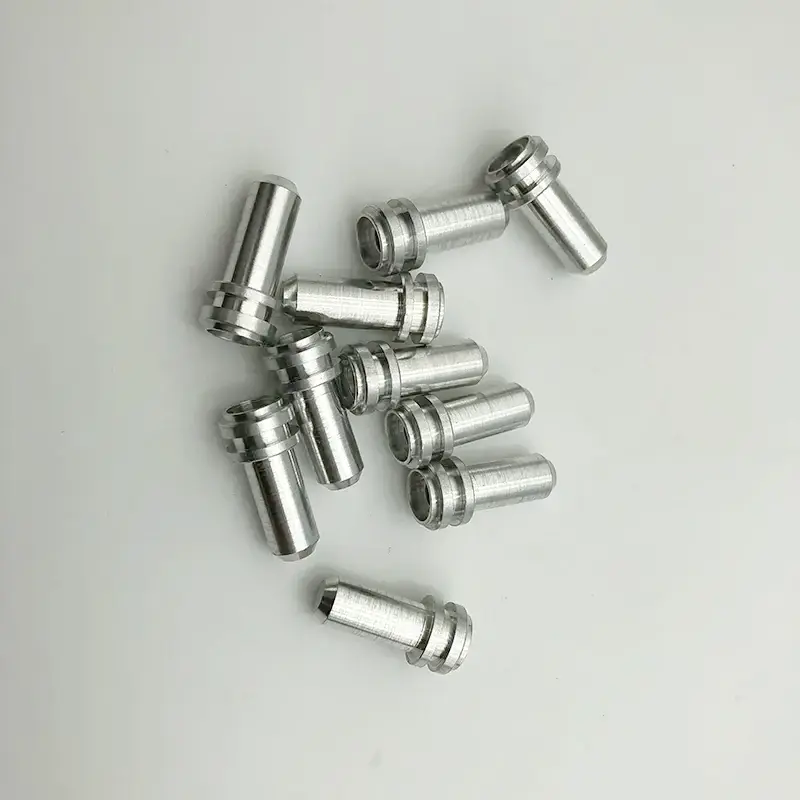

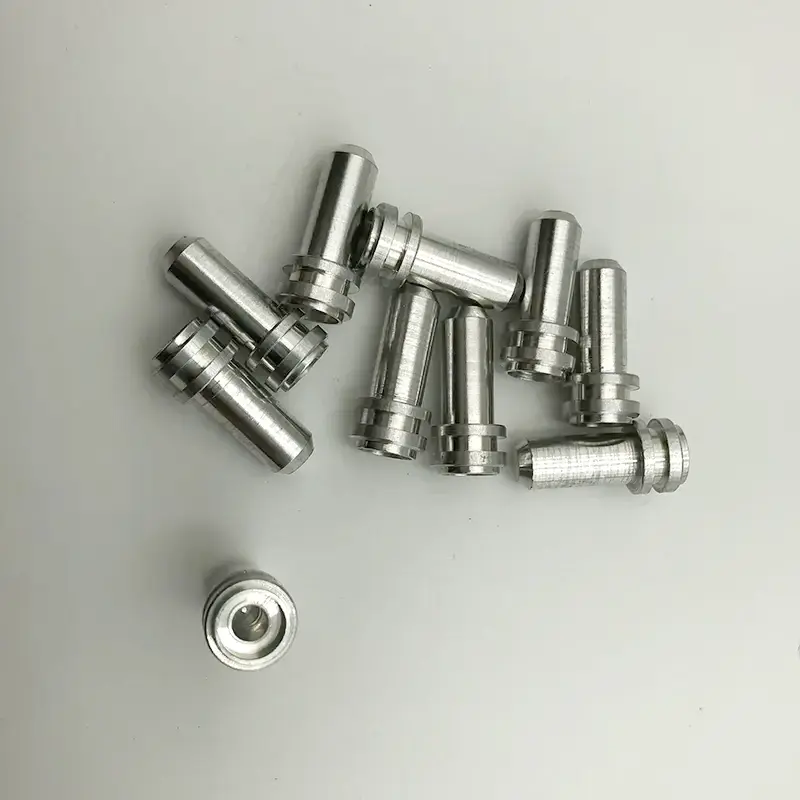

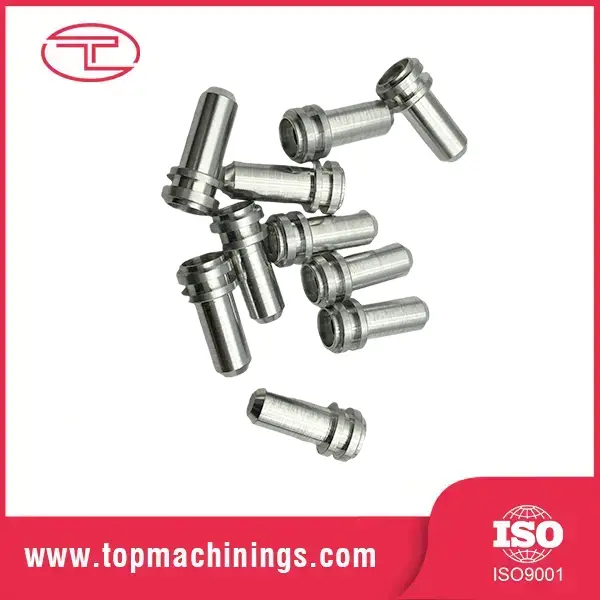

Ένας κατασκευαστής αυτοματισμών στις ΗΠΑ απαιτούσε προσαρμοσμένες βιομηχανικές καρφίτσες μηχανικής κατεργασίας CNC με ακριβείς αυλακώσεις συγκράτησης δακτυλίου Ο και αυστηρές ανοχές διαστάσεων για να διασφαλιστεί η ακριβής ευθυγράμμιση και η ασφαλής σφράγιση σε γραμμές συναρμολόγησης υψηλής ταχύτητας.

Κατασκευάσαμε αυτούς τους πείρους πολλαπλών βημάτων χρησιμοποιώντας ελβετικές μηχανές τόρνευσης CNC υψηλής ακρίβειας, διατηρώντας το ακριβές βάθος αυλάκωσης και το φινίρισμα της επιφάνειας για βέλτιστη στεγανοποίηση. Πραγματοποιήθηκε 100% οπτικός έλεγχος πριν από τη συσκευασία.

Βασικά χαρακτηριστικά και πλεονεκτήματα

Γείωση στα ±0,002mm για Αληθινή Τοποθέτηση

Οι τελικές διάμετροι είναι γείωση χωρίς κέντρο στα ±0,002mm με φινίρισμα επιφάνειας Ra 0,2–0,4μm. Αυτή δεν είναι μια "αρκετά στενή" ανοχή — Οι βιομηχανικοί πείροι μηχανικής κατεργασίας CNC είναι η ανοχή που κάνει τα συγκροτήματα επαναλαμβανόμενα, τα εξαρτήματα ακριβή και τα προϊόντα συνεπή.

Σκληρώθηκε σε HRC 60+ για μακροχρόνια εξυπηρέτηση

Οι πείροι από χάλυβα ρουλεμάν σκληρύνονται σε HRC 60–64, δίνοντάς τους τη σκληρότητα για να επιβιώσουν από την επαναλαμβανόμενη εισαγωγή και αφαίρεση χωρίς χάραξη. Ένας σκληρυμένος πείρος διαρκεί περισσότερο από έναν μαλακό κατά μια τάξη μεγέθους.

Λοξοτομές, Καθαρές άκρες

Και τα δύο άκρα είναι λοξοτμημένα (συνήθως 1,5×45°) και ξεφλουδίζονται, έτσι οι καρφίτσες ξεκινούν στις τρύπες καθαρά χωρίς υλικό ξυρίσματος ή να καταστρέφουν το στόμιο της τρύπας. Χωρίς γρέζια, χωρίς γρατσουνιές οπές, χωρίς συναρμολογήσεις που έχουν απορριφθεί.

Ευθύτητα που μπορείτε να εμπιστευτείτε

Οι λόγοι μήκους προς διάμετρο διατηρούνται ευθεία εντός 0,01 mm ανά 50 mm. Ένας λυγισμένος πείρος πείρου όχι μόνο δεν εντοπίζεται αλλά καταστρέφει την οπή που έχει τοποθετηθεί. Μετράμε την ευθύτητα σε κάθε παρτίδα παραγωγής.

Ομαδοποίηση σφιχτής διαμέτρου για μικτές προσαρμογές

Οι ακίδες ταξινομούνται σε ομάδες στενής διαμέτρου, έτσι ώστε ένα κουτί με καρφίτσες να δίνει σταθερή πίεση προσαρμογής. Όχι πια "αυτό γλιστράει, αυτό χρειάζεται ένα σφυρί" στη γραμμή συναρμολόγησης σας.

Προδιαγραφές προϊόντος

Διαδικασία Παραγωγής

Η παραγωγή βιομηχανικών πείρων πείρους κατεργασίας CNC ξεκινά με το απόθεμα ράβδου ψυχρής έλξης ή γείωσης. Οι ράβδοι είναι χωρίς κέντρο εδάφους έως σχεδόν τελική διάμετρος, κομμένες κατά μήκος, λοξοτμημένες και ξεφλουδισμένες. Για τους σκληρυμένους πείρους, στη συνέχεια υποβάλλονται σε θερμική επεξεργασία και τελείωμα αλέθονται μέχρι την τελική ανοχή — το τρίψιμο δύο σταδίων είναι αυτό που κρατά τον έτοιμο πείρο τέλεια στρογγυλό και ίσιο.

Η τελική επιθεώρηση καλύπτει τη διάμετρο (με μικρόμετρο και μετρητή αέρα), τη σκληρότητα (δοκιμή Rockwell), την ευθύτητα και το φινίρισμα της επιφάνειας. Οι καρφίτσες ομαδοποιούνται κατά διάμετρο και συσκευάζονται σε λαδωμένη, προστατευμένη από τη σκουριά συσκευασία. Πιστοποιητικά παρτίδας συνοδεύουν κάθε παραγγελία.

Χρονοδιάγραμμα παραγωγής

Τυπικός χρόνος παράδοσης: 10–15 ημέρες για τυπικά μεγέθη. 15–18 ημέρες με σκλήρυνση και λείανση.

Ημέρα 1–3: Επιβεβαίωση παραγγελίας και επιλογή υλικού

Ημέρα 4–8: Τρίψιμο ράβδων, κοπή, λοξοτομή

Ημέρα 9–12: Θερμική επεξεργασία και τελική λείανση (εάν ορίζεται)

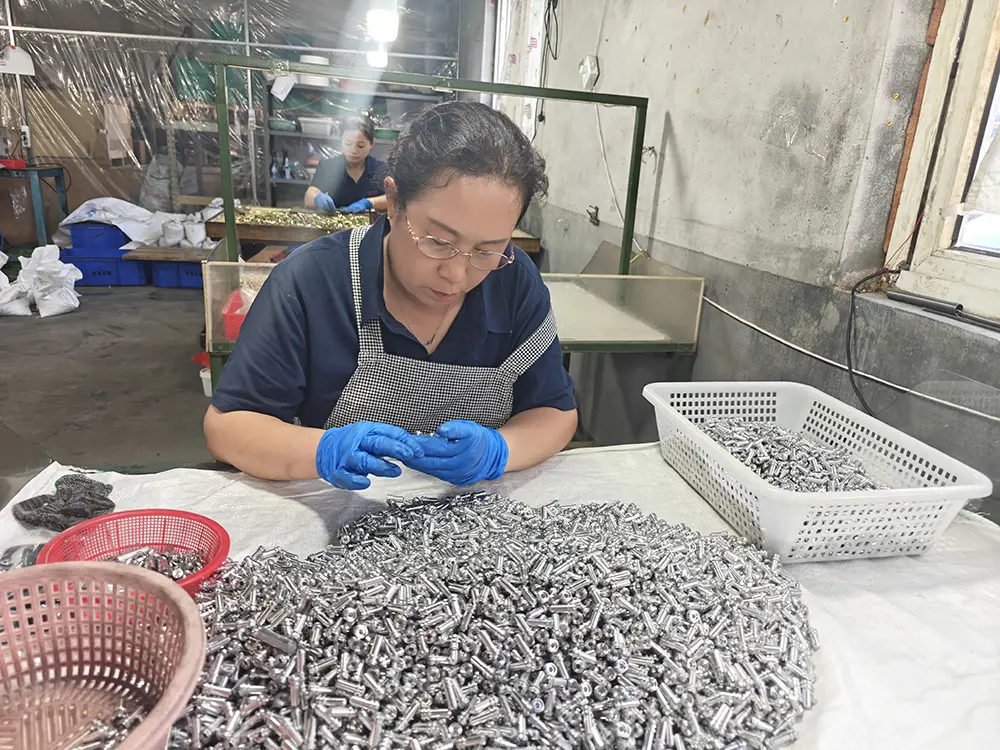

Ημέρα 13–14: Επιθεώρηση, ομαδοποίηση, συσκευασία

15η μέρα: Αποστολή από Qingdao

Γιατί να επιλέξετε το Tuoyuan Metal

Δυνατότητα Micron-Level, Industrial Volumes

Με 10+ χρόνια στη μηχανική κατεργασία ακριβείας, 20 τόρνους CNC και ετήσια χωρητικότητα 100 εκατομμυρίων τεμαχίων, η Tuoyuan Metal μπορεί να παραδώσει βιομηχανικούς πείρους μηχανικής κατεργασίας CNC σε όγκους κατηγορίας αυτοκινήτου με ανοχές εργαστηριακής ποιότητας. Έχουμε αποστείλει παρτίδες 2,5 εκατομμυρίων τεμαχίων με ποσοστά ελαττωμάτων κάτω των 15 PPM.

Αξιόπιστος προμηθευτής της Βόρειας Αμερικής

Το 60% της παραγωγής μας πηγαίνει σε πελάτες της Βόρειας Αμερικής, με ποσοστό επανάληψης αγορών 95%. Εάν οι καρφίτσες μας δεν εντόπιζαν σωστά τα ανταλλακτικά, αυτοί οι πελάτες δεν θα παρήγγειλαν ξανά — κάθε τρίμηνο, για χρόνια.

Πλήρης Ιχνηλασιμότητα

Τα πιστοποιητικά μύλου υλικού, τα αρχεία θερμικής επεξεργασίας και οι αναφορές επιθεώρησης αρχειοθετούνται ανά παρτίδα. Πλήρης ιχνηλασιμότητα από παρτίδα αποθέματος ράβδου έως τελική καρφίτσα.

Γρήγορα δείγματα και προσφορές

Οι παραγγελίες δειγμάτων αποστέλλονται σε 3-5 ημέρες. Προσφορές εντός 24 ωρών. Τα ζητήματα ποιότητας απαντήθηκαν εντός 48 ωρών. Αυτό είναι το πρότυπό μας, όχι η υπόσχεσή μας.

Συσκευασία & Αποστολή

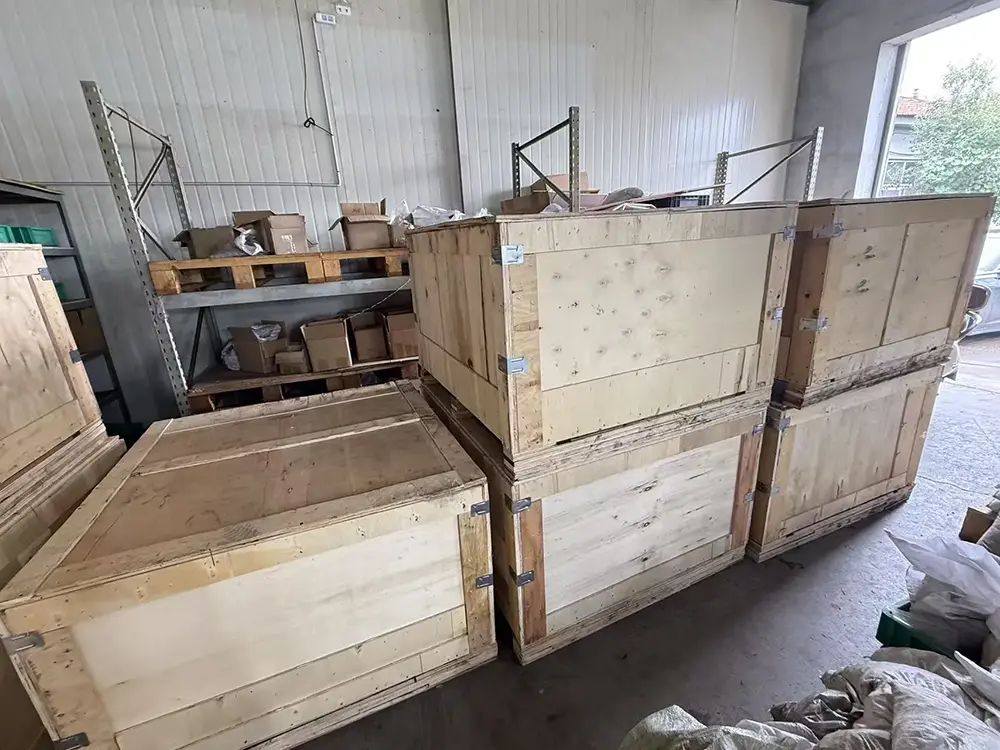

Οι καρφίτσες λαδώνονται ή επικαλύπτονται, συσκευάζονται σε πολυσακούλες με αναστολέα σκουριάς και αποστέλλονται σε χαρτοκιβώτια ή ξύλινες θήκες. Express (DHL/FedEx/UPS) για μικρές παραγγελίες, θαλάσσιες μεταφορές από το λιμάνι Qingdao για χύμα. Τεκμηρίωση: Εμπορικό τιμολόγιο, Κατάλογος συσκευασίας, φορτωτική, Πιστοποιητικό προέλευσης, Πιστοποιητικό δοκιμής υλικού. Για τιμές βιομηχανικών καρφίδων βελόνας κατεργασίας CNC, παραγγελίες χύδην ή προσφορά, επικοινωνήστε με την ομάδα εξαγωγών μας.

FAQ

Ε1: Τι ανοχή έχουν οι καρφίτσες σας;

A1: Η τυπική ανοχή εδάφους είναι ±0,002 mm σε διάμετρο, με φινίρισμα επιφάνειας Ra 0,2–0,4μm. Διαθέσιμες κατηγορίες Fit: m6 press-fit, h6/h7 slip-fit.

Ε2: Ποια είναι η διαφορά μεταξύ των ακίδων προσαρμογής m6 και h6;

A2: Οι ακίδες m6 είναι ελαφρώς μεγάλου μεγέθους για τοποθέτηση με πίεση, κλειδώνουν σε οπές και απαιτούν εξολκέα για αφαίρεση. Οι ακίδες h6/h7 είναι ολισθηρές για συγκροτήματα που πρέπει να αποσυναρμολογούνται τακτικά. Πείτε μας την αίτησή σας και θα σας προτείνουμε τη σωστή τάξη.

Ε3: Παρέχετε σκληρυμένους ανοξείδωτους καρφίτσες;

A3: Ναι — το ανοξείδωτο σκληρυνόμενο με καθίζηση μπορεί να σκληρυνθεί σε HRC 38–44 με εξαιρετική αντοχή στη διάβρωση. Για φαγητό ή θαλάσσιο καθήκον, αυτή είναι η σωστή επιλογή.

Ε4: Μπορείτε να φτιάξετε καρφίτσες προσαρμοσμένου μήκους ή προσαρμοσμένης λοξοτομής;

Α4: Ναι. Κόβουμε προσαρμοσμένα μήκη, προσαρμοσμένες λοξοτομές, κωνικούς πιλότους και αυλακώσεις ανά σχέδιο. Το MOQ για προσαρμοσμένες καρφίτσες είναι χαμηλό — τα δείγματα είναι ευπρόσδεκτα.

Ε5: Πώς αποτρέπετε τη σκουριά στις ακίδες στην αποθήκευση;

A5: Οι ακίδες είναι λαδωμένες και γεμάτες με χαρτί αναστολέα διάβρωσης φάσης ατμού. Για τις υπερπόντιες θαλάσσιες μεταφορές, χρησιμοποιούμε συσκευασία VCI για να εγγυηθούμε την άφιξη χωρίς σκουριά.
