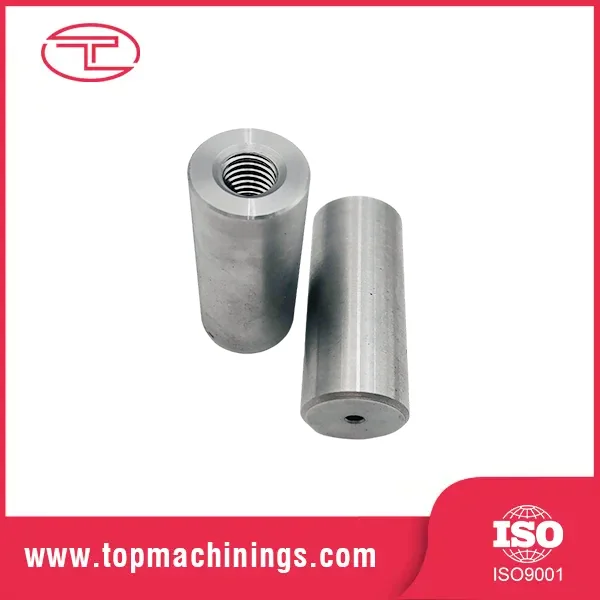

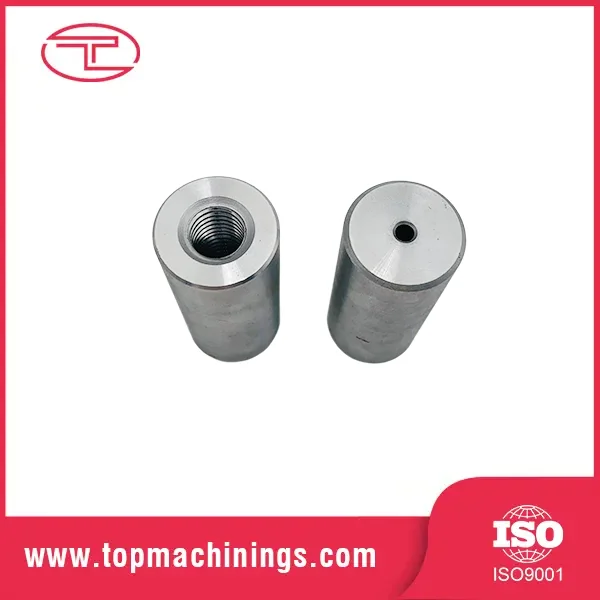

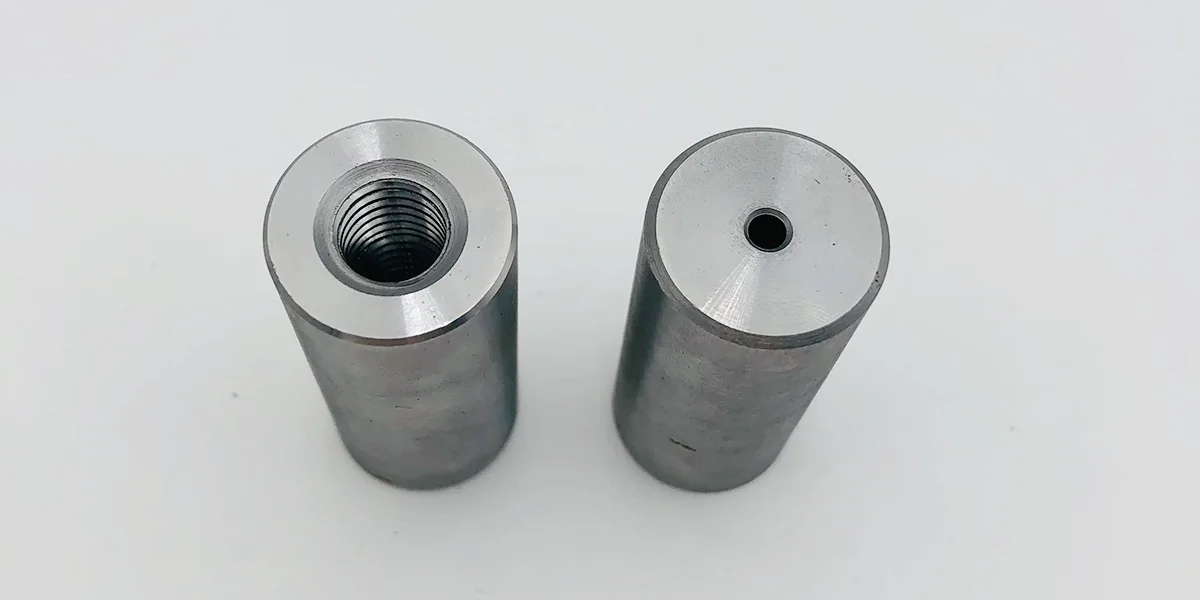

Δακτύλιος με σπείρωμα ακριβείας CNC

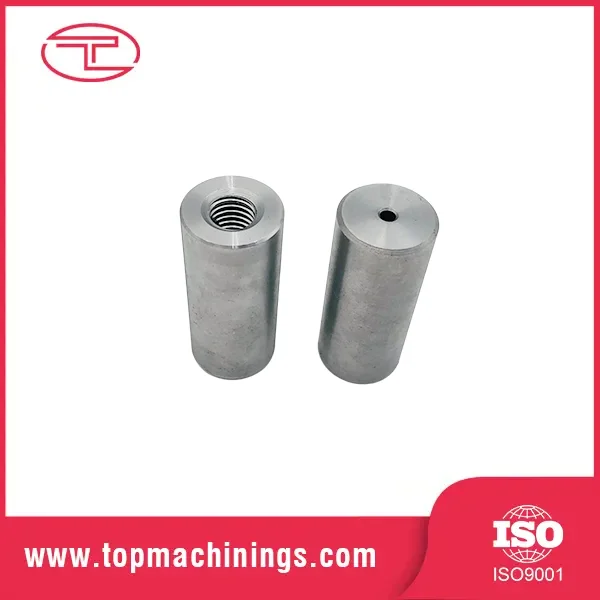

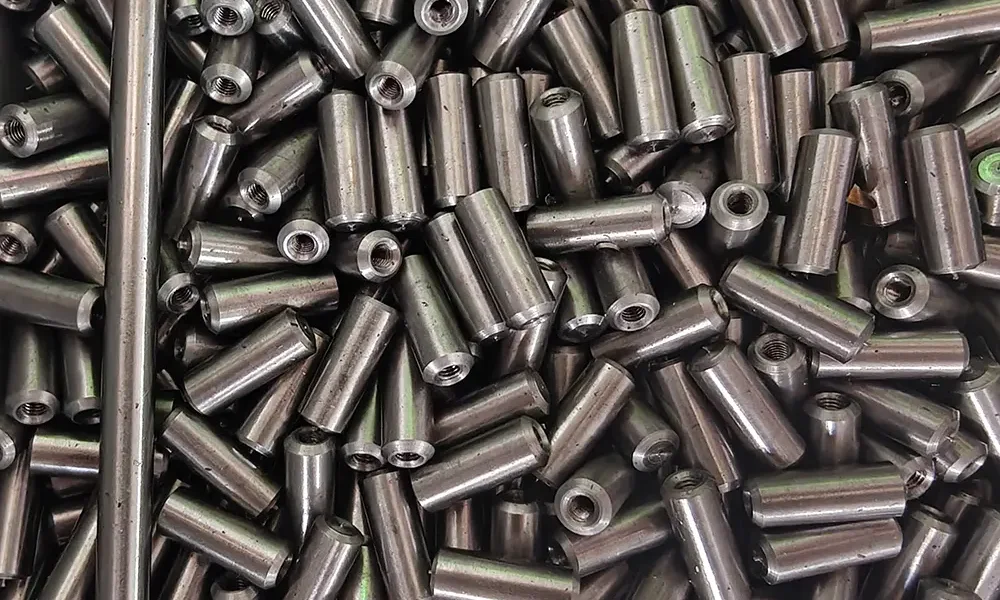

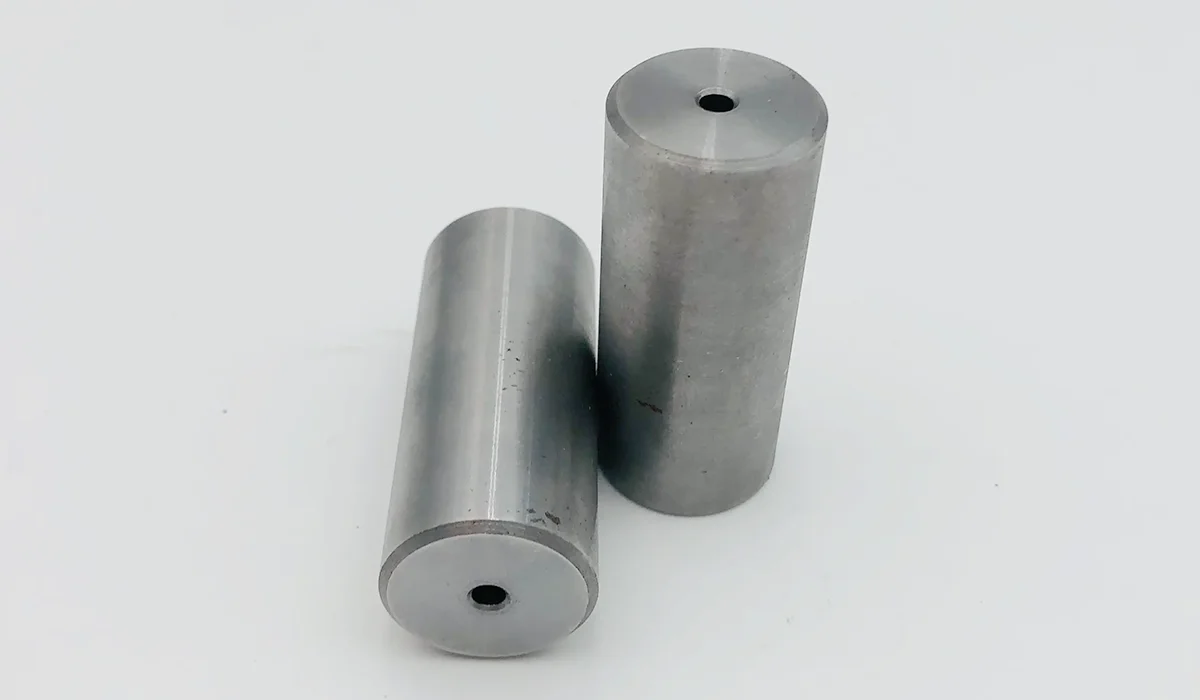

Ένας δακτύλιος ακριβείας με σπείρωμα CNC είναι ένα κυλινδρικό χιτώνιο με επεξεργασμένα σπειρώματα ακριβείας στην εσωτερική ή την εξωτερική του επιφάνεια. Σκεφτείτε το ως ένα "σπείρωτο ένθετο" που δίνει σε ένα εξάρτημα μια ισχυρή, αντικαταστάσιμη διεπαφή νήματος χωρίς να κατεργάζεται τα νήματα απευθείας στο μητρικό τμήμα. Όταν μια τρύπα με σπείρωμα ανοίγει σε ένα μαλακό περίβλημα από αλουμίνιο - μια κλασική λειτουργία αστοχίας - ο δακτύλιος είναι το μέρος που σώζει την κατάσταση.

Υπάρχουν δύο κύριες οικογένειες: ένθετα με σπείρωμα και δακτύλιοι μανικιών. Και τα δύο απαιτούν το ίδιο πράγμα από το μηχανουργείο: στρογγυλότητα, ομοκεντρικότητα και ακρίβεια νήματος μετρημένη σε μικρά.

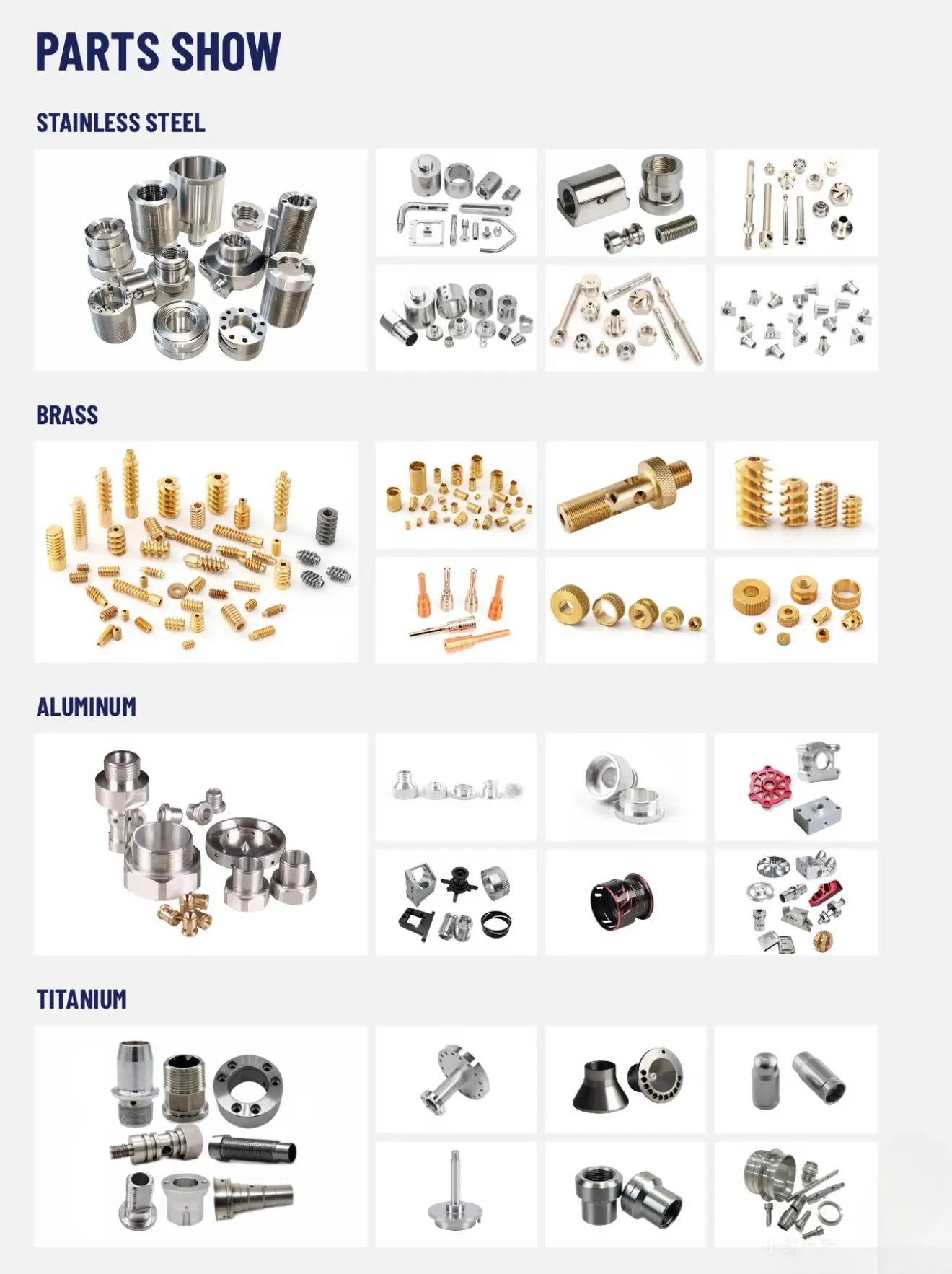

Υλικά & Διαμορφώσεις Νημάτων

Ανοξείδωτος χάλυβας (SUS303/304/316): αντοχή στη διάβρωση για τρόφιμα, θαλάσσια και ιατρική χρήση.

Κραματοποιημένος χάλυβας (4140/1045): υψηλής αντοχής με θερμική επεξεργασία για εφαρμογές βαρέων φορτίων.

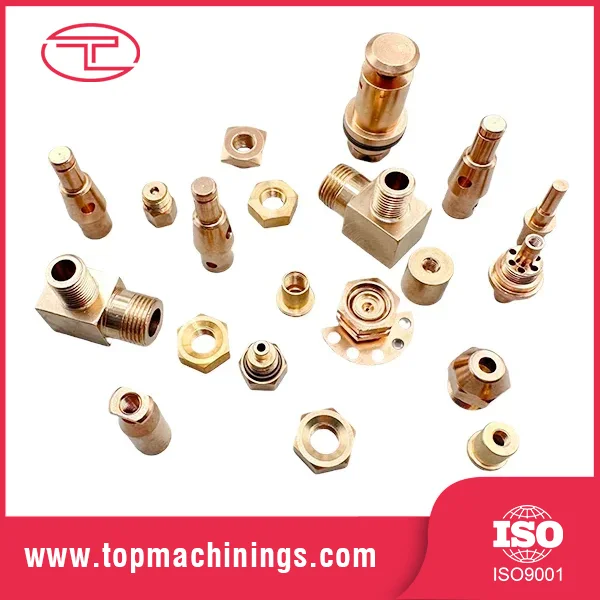

Ορείχαλκος (C3604/HPb59-1): εξαιρετική ικανότητα επεξεργασίας και φυσική λιπαντικότητα για ρουλεμάν με σπείρωμα CNC ακριβείας.

Αλουμίνιο (6061-T6/7075): ελαφρύ για συγκροτήματα αεροδιαστημικής και αυτοκινήτων.

Μορφές νημάτων: μετρική (M3–M64), UNC/UNF, νήματα σωλήνων NPT και προσαρμοσμένες φόρμες ανά σχέδιο.

Κατηγορίες: Πρότυπο 6H/6g, τάξεις ακριβείας 5H/4h για εφαρμογές προσαρμογής παρεμβολών.

Το νήμα κόβεται με σπείρωμα ενός σημείου ή φρεζάρισμα με νήματα σε τόρνους CNC, ακολουθούμενο από μέτρηση διαμέτρου βήματος. Για ένθετα με εφαρμογή πίεσης, κρατάμε την εξωτερική διάμετρο στα ± 0,005 mm, έτσι ώστε τα καθίσματα του δακτυλίου να εφαρμόζουν με τις σωστές παρεμβολές — αρκετά χαλαρά για τοποθέτηση, αρκετά σφιχτά για να μην περιστρέφονται ποτέ.

Προδιαγραφές προϊόντος

Τυπικές εφαρμογές κουμπώματος με σπείρωμα ακριβείας CNC

Ως κατασκευαστής και προμηθευτής δακτυλίων με σπείρωμα CNC ακριβείας, η Tuoyuan Metal προμηθεύει δακτυλίους χύμα σε άμεση τιμή εργοστασιακής τιμής για:

Ένθετα με σπείρωμα για περιβλήματα από αλουμίνιο και πλαστικό σε αυτοκίνητα και ηλεκτρονικά είδη.

Μανίκια ρουλεμάν και δακτύλιοι φθοράς σε αντλίες, κιβώτια ταχυτήτων και μεταφορείς.

Εντοπισμός δακτυλίων για ζώνες, εξαρτήματα και πλάκες εργαλείων.

Υδραυλικά και πνευματικά εξαρτήματα κυλίνδρων.

Συγκροτήματα περιστροφής επίπλων, συσκευών και εξοπλισμού.

Ελαφριά συγκροτήματα αεροδιαστημικής και άμυνας.

Πραγματική υπόθεση

Μελέτη περίπτωσης: Προσαρμοσμένοι δακτύλιοι από ορείχαλκο με σπείρωμα CNC ακριβείας

Βιομηχανία: Ηλεκτρονικός & Ηλεκτρικός Εξοπλισμός

Υλικό: ορείχαλκος C36000

Διαδικασία: Ελβετικό CNC Turning, Tapping & Hex Friling

Ένας Αμερικανός κατασκευαστής ηλεκτρονικών εξαρτημάτων χρειαζόταν δακτυλίους με σπείρωμα CNC προσαρμοσμένης ακρίβειας για να λειτουργήσουν ως ένθετα κατά της περιστροφής μέσα σε πλαστικά περιβλήματα. Τα εξαρτήματα απαιτούσαν φινίρισμα χωρίς γρέζια για να διασφαλιστεί η εύκολη συναρμολόγηση της βίδας χωρίς να καταστραφεί το πλαστικό περίβλημα. Χρησιμοποιώντας ελβετικούς τόρνους CNC πολλαπλών αξόνων, επεξεργαστήκαμε τους ορειχάλκινους δακτυλίους με καθαρά σπειρώματα και ακριβείς εξαγωνικές κεφαλές σε μία μόνο διάταξη. Εφαρμόστηκε μια διεξοδική διαδικασία καθαρισμού με υπερήχους για την αφαίρεση όλων των μεταλλικών ρινισμάτων, ακολουθούμενη από 100% οπτική επιθεώρηση με νήματα.

Διαδικασία Παραγωγής

Κάθε δακτύλιος ξεκινά με μια ανασκόπηση μηχανικής: η ομάδα μας αναλύει το 2D/3D σχέδιο ή το δείγμα σας, επιλέγει την ποιότητα υλικού και προγραμματίζει τις βέλτιστες διαδρομές εργαλείων. Για ένθετα με σπείρωμα, η κρίσιμη παράμετρος είναι η προσαρμογή παρεμβολής — υπολογίζουμε την ακριβή OD για να εγγυηθούμε τη διατήρηση χωρίς υπερβολική πίεση στο τμήμα υποδοχής.

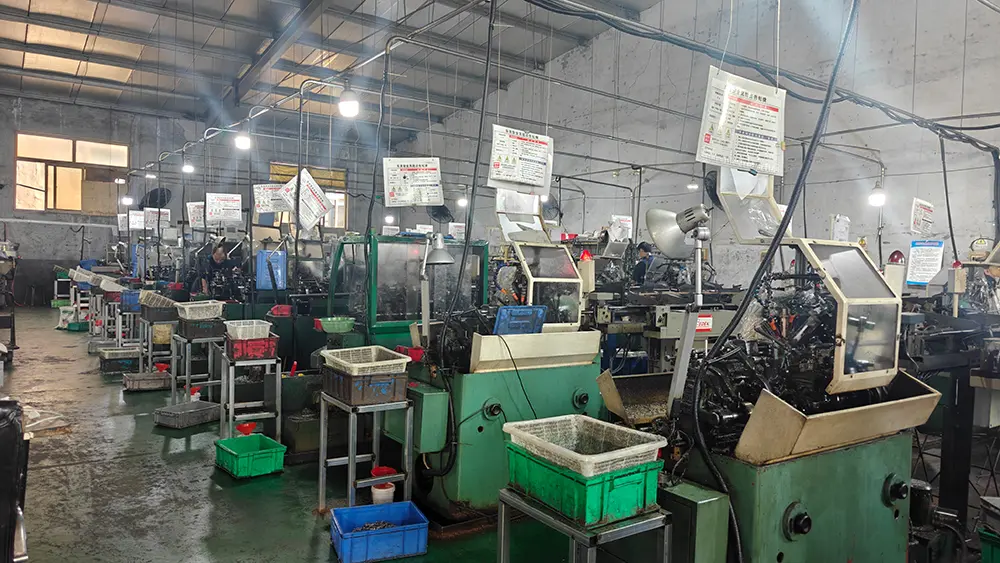

Η μηχανική κατεργασία λειτουργεί σε αυτόματους τόρνους CNC υψηλής ταχύτητας με τροφοδότες ράβδων. Το γύρισμα, η όψη, η αυλάκωση, η διάνοιξη και το σπείρωμα ολοκληρώνονται σε έναν κύκλο σύσφιξης όπου είναι δυνατόν — αυτή η προσέγγιση μίας εγκατάστασης είναι που διατηρεί την ομοκεντρικότητα στο εύρος των micron.

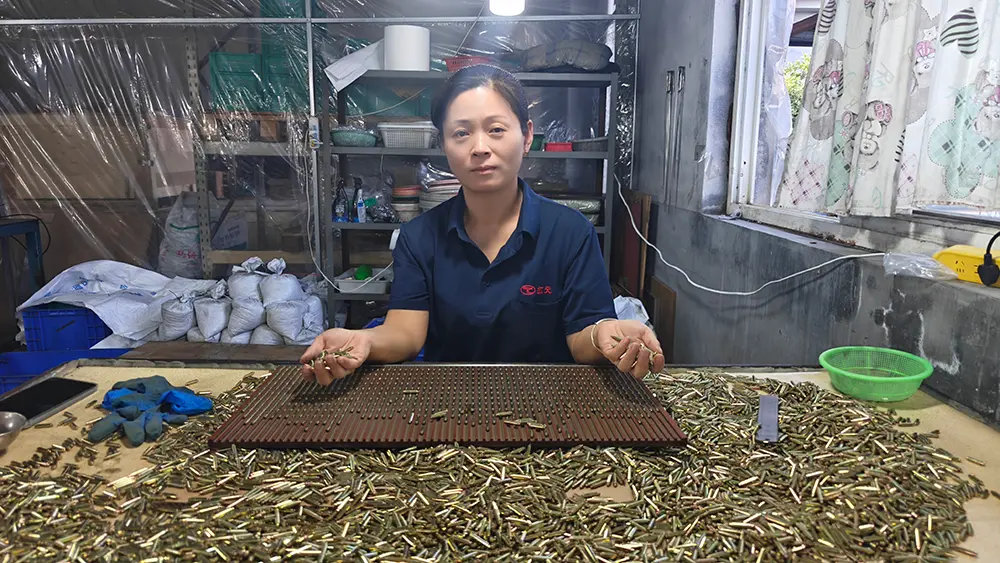

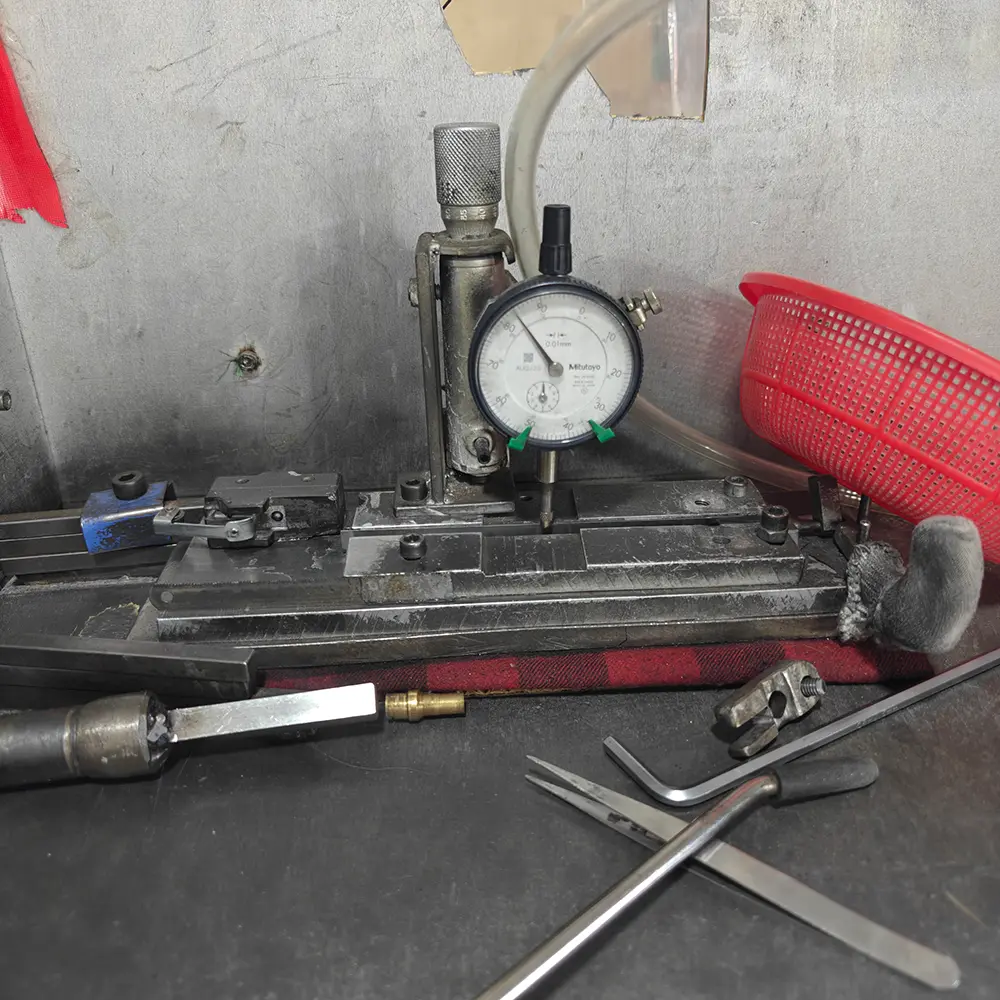

Το σπείρωμα ακολουθείται από 100% επιθεώρηση: μέτρηση βύσματος/δαχτυλιδιού σπειρώματος, οπτική ταξινόμηση και επαλήθευση CMM στα δειγματοληπτικά εξαρτήματα. Η επιφανειακή επεξεργασία (ψευδάργυρος, μαύρο οξείδιο, νικέλιο) εφαρμόζεται στις εσωτερικές μας γραμμές πριν από την τελική συσκευασία.

Γιατί να επιλέξετε το Tuoyuan Metal

Μια δεκαετία κατεργασίας ακριβείας Η Tuoyuan Metal έχει πάνω από 10 χρόνια εμπειρίας σε ανταλλακτικά ακριβείας και κατεργασμένα εξαρτήματα CNC, εξυπηρετώντας πελάτες σε 20+ χώρες με ποσοστό επανάληψης αγορών 95%. Όταν παραγγέλνετε δακτυλίους από εμάς, συνεργάζεστε με ένα κατάστημα που έχει ήδη λύσει το πρόβλημά σας — πολλές φορές.

Οι δακτύλιοι είναι συσκευασμένοι σε αντισκωριακό χαρτί, πολυσακούλες και χαρτοκιβώτια εξαγωγής ή ξύλινες θήκες ανά μέγεθος παραγγελίας. Μικρές παρτίδες αποστέλλονται με express (DHL/FedEx/UPS). χύδην παραγγελίες αποστέλλονται δια θαλάσσης από το λιμάνι Qingdao (FCL/LCL) ή αεροπορικά εμπορεύματα. Τεκμηρίωση: Εμπορικό τιμολόγιο, Κατάλογος συσκευασίας, φορτωτική, Πιστοποιητικό προέλευσης, Πιστοποιητικό δοκιμής υλικού. Για ακριβείς τιμές δακτυλίου με σπείρωμα CNC, μαζικές παραγγελίες ή προσφορά, επικοινωνήστε με την ομάδα εξαγωγών μας.

FAQ

Ε1: Μπορείτε να επεξεργαστείτε δακτυλίους από το σχέδιο ή το δείγμα μου;

Α1: Ναι. Στείλτε μας ένα 2D/3D σχέδιο (PDF, AI) ή ένα φυσικό δείγμα. Εξετάζουμε το σχέδιο, επιβεβαιώνουμε το υλικό και τις ανοχές και κάνουμε δείγματα προπαραγωγής για την έγκρισή σας πριν από τη μαζική παραγωγή.

Ε2: Τι ανοχή μπορείτε να κρατήσετε στα νήματα;

A2: Τυπικές κατηγορίες νημάτων 6H/6g ανά ISO 965. Για εφαρμογές ακριβείας, μπορούμε να κρατήσουμε 5H/4h με διάμετρο βήματος επαληθευμένη από βαθμονομημένους μετρητές. Πείτε μας τις απαιτήσεις της τάξης σας.

Ε3: Πώς εγγυάστε την ποιότητα σε μεγάλες παραγγελίες;

A3: Έλεγχος πρώτου άρθρου με πλήρη αναφορά, μετά μέτρηση κατά τη διαδικασία και 100% οπτική ταξινόμηση στις τελικές διαστάσεις. Υποστηρίζουμε επίσης την επιθεώρηση τρίτων πριν από την αποστολή.

Ε4: Μπορείτε να παράγετε αυτούς τους δακτυλίους με σπείρωμα CNC ακριβείας σε προσαρμοσμένα μεγέθη και μη τυποποιημένες θέσεις σπειρώματος;

A4: Ναι, προσαρμόζουμε πλήρως την εξωτερική διάμετρο, το μήκος, το πάχος του τοίχου και τις προδιαγραφές νήματος σύμφωνα με τα μηχανολογικά σχέδια ή τα δείγματα εξαρτημάτων σας.

Ε5: Μπορώ να ζητήσω δείγματα πριν κάνω μια παραγγελία μαζικής παραγωγής;

Α5: Απολύτως. Μπορούμε να παρέχουμε δείγματα πρωτότυπου/προπαραγωγής για τη λειτουργική δοκιμή και την επικύρωση συναρμολόγησης πριν προχωρήσετε στην κατασκευή πλήρους κλίμακας.
