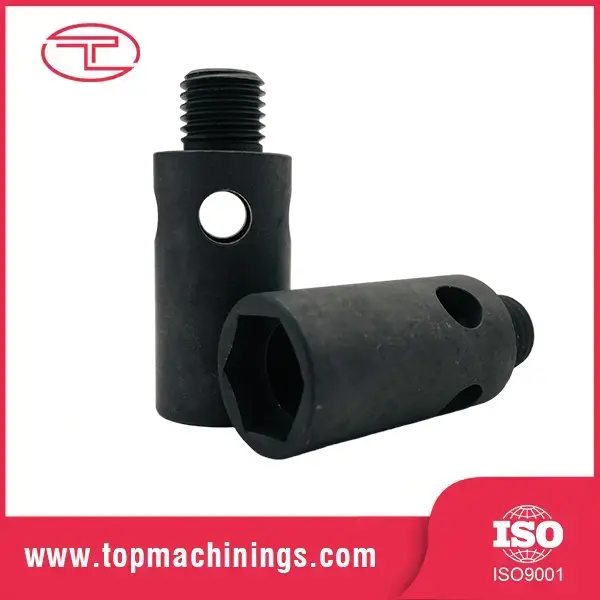

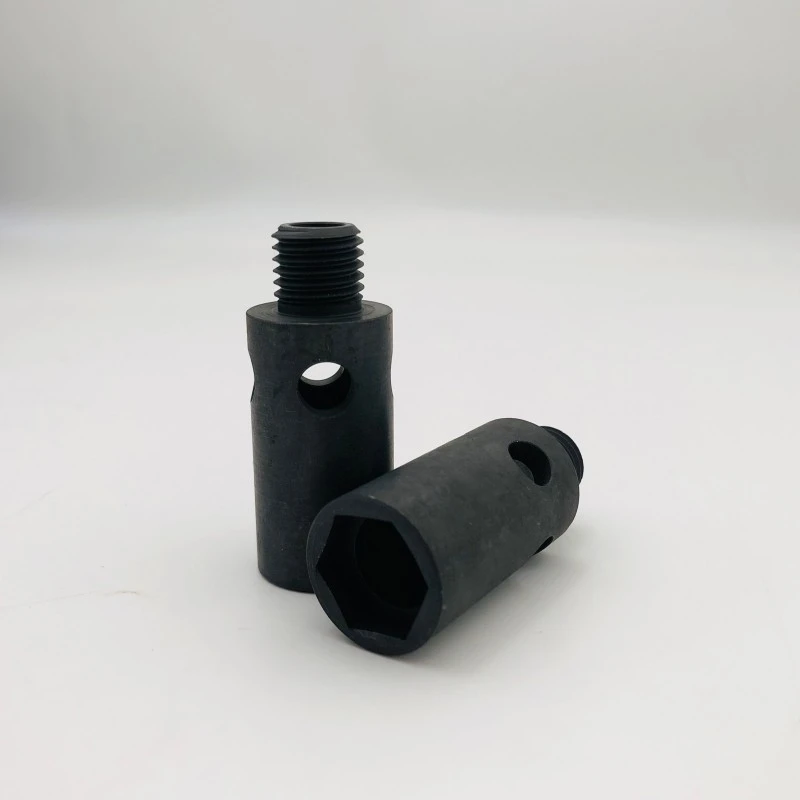

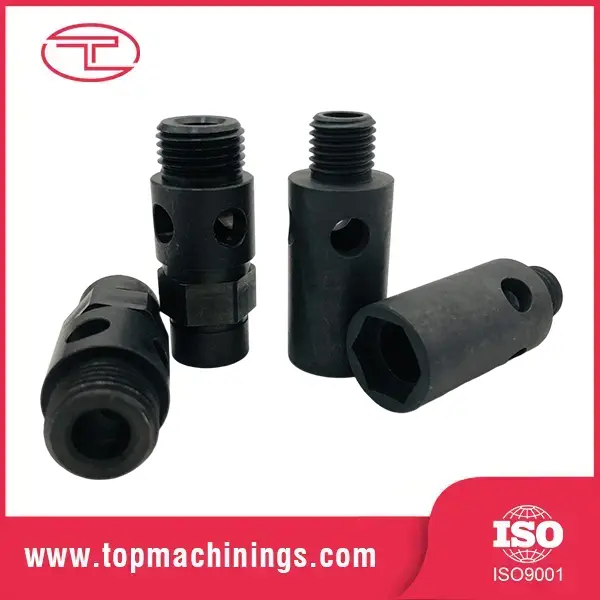

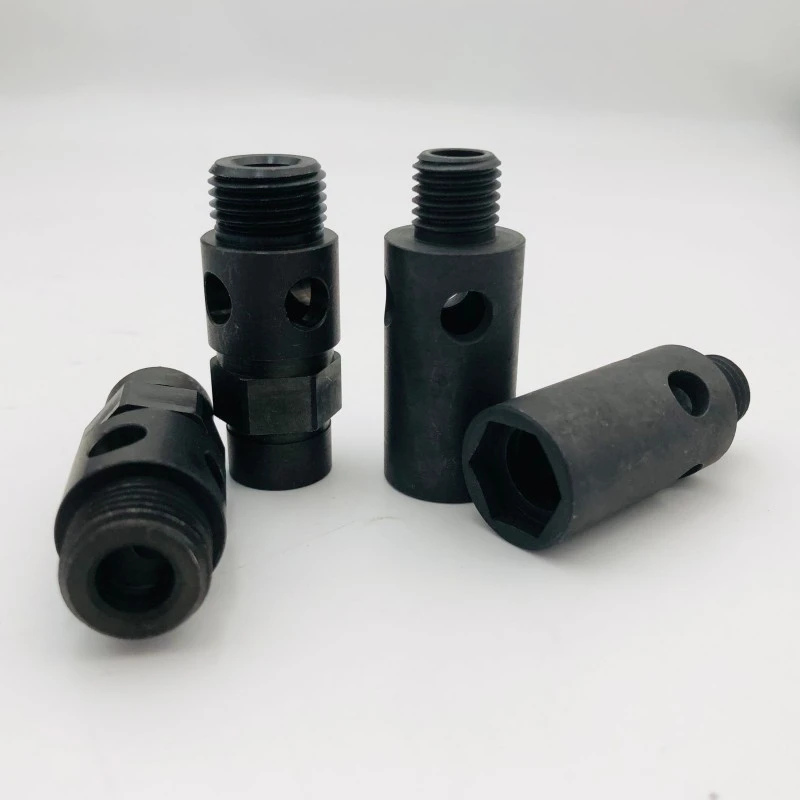

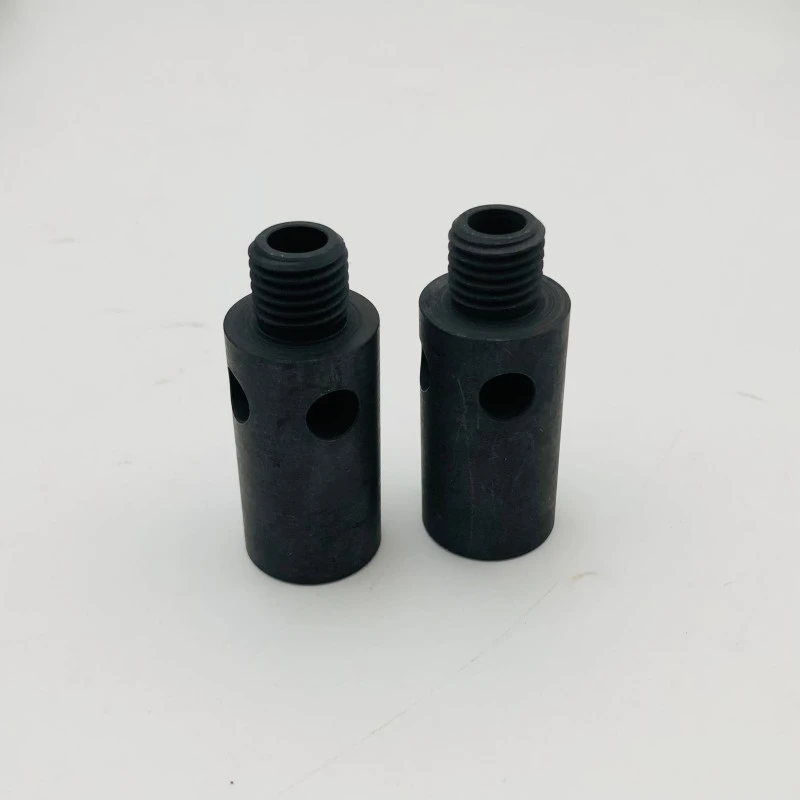

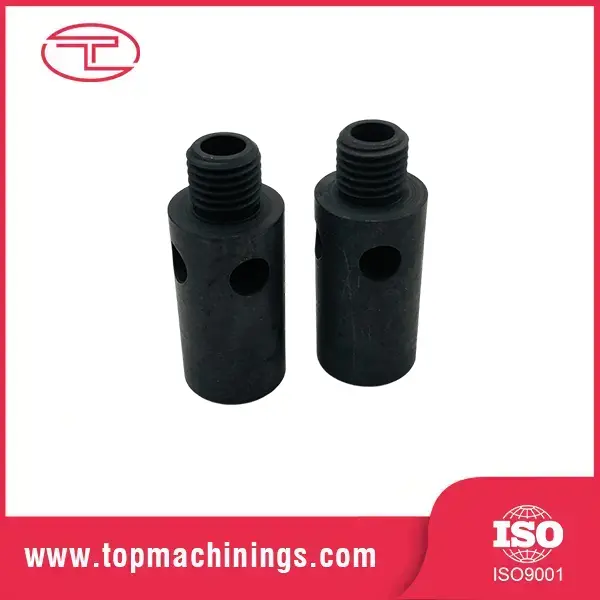

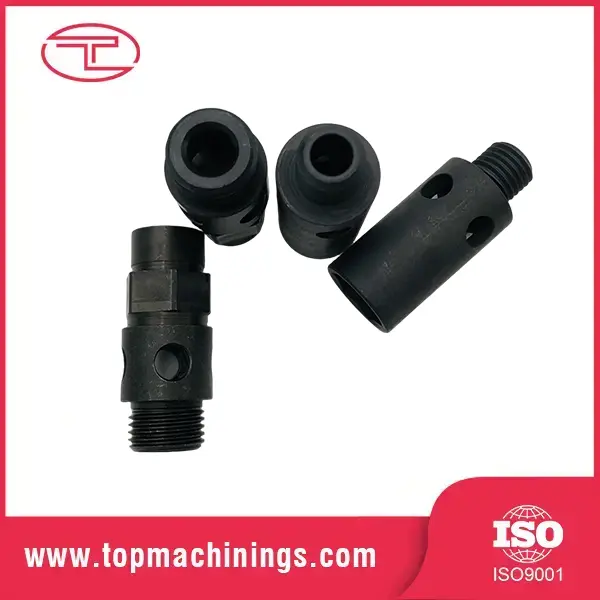

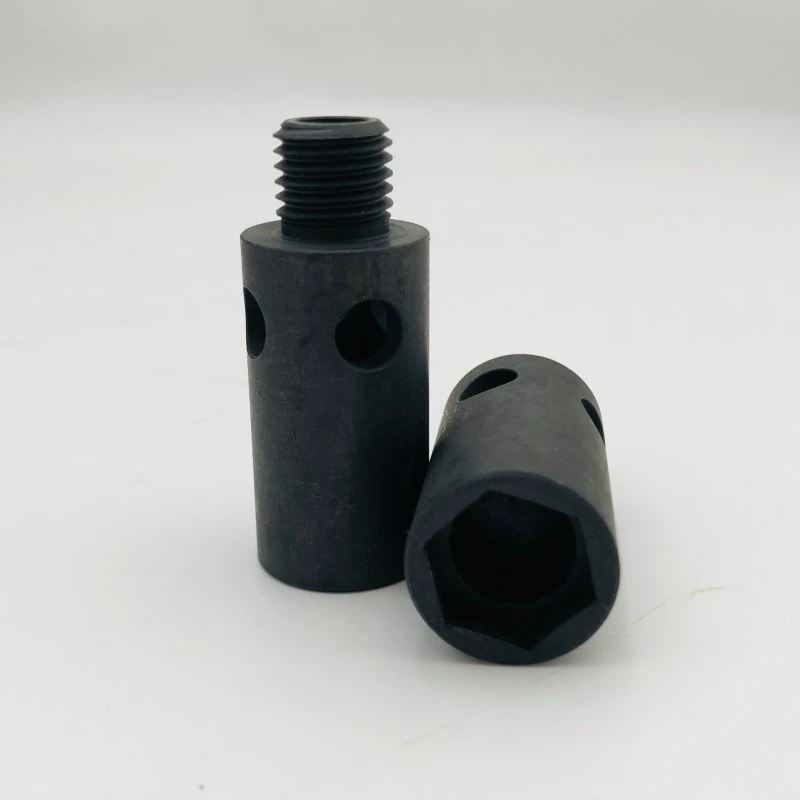

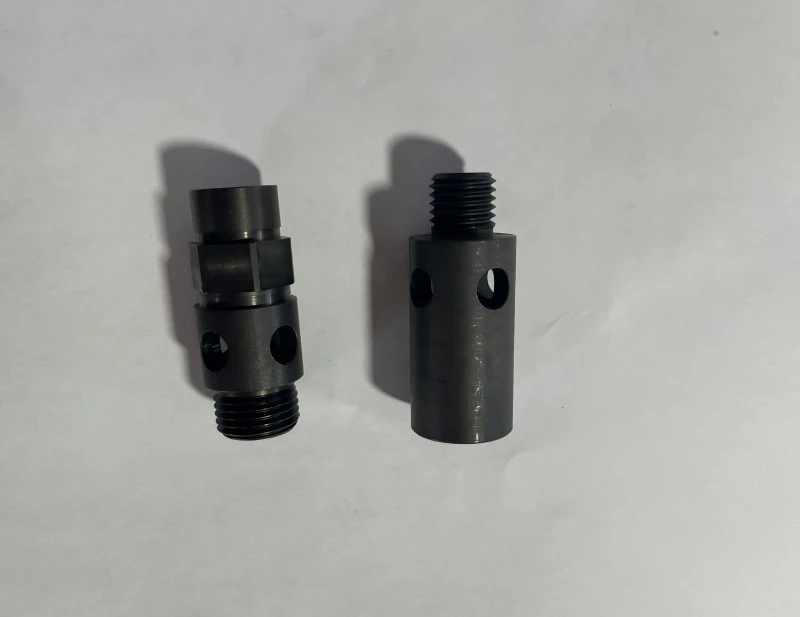

CNC Machining Precision Threaded Shaft

Ο άξονας με σπείρωμα είναι ένα κυλινδρικό περιστρεφόμενο εξάρτημα με επεξεργασμένα σπειρώματα κατά μήκος μέρους ή σε όλο το μήκος του. Το κλασικό παράδειγμα είναι η μολύβδινη βίδα - η καρδιά κάθε μηχανής CNC, εκτυπωτή 3D και γραμμικού ενεργοποιητή - όπου το σπείρωμα εμπλέκει ένα παξιμάδι για να μετατρέψει την περιστροφή σε ακριβή γραμμική κίνηση. Ωστόσο, ο κοχλιωτός άξονας ακριβείας μηχανικής κατεργασίας CNC εμφανίζεται επίσης ως άξονες κινητήρα με άκρα με σπείρωμα, ράβδοι σύνδεσης, βίδες ρύθμισης και άξονες τροφοδοσίας.

Αυτό που διαχωρίζει έναν καλό άξονα με σπείρωμα από έναν κακό είναι αόρατο με μια ματιά και καταστροφικό στην υπηρεσία: ακρίβεια βήματος σπειρώματος σε όλο το μήκος. Μια μολύβδινη βίδα με αθροιστικό σφάλμα βήματος 0,1 mm σε ένα μέτρο διαδρομής θα τοποθετήσει το μηχάνημά σας λάθος κατά 0,1 mm — κάθε φορά. Αυτή είναι η διαφορά μεταξύ ενός εξαρτήματος ακριβείας και ενός προβληματικού εξαρτήματος.

Σχεδιασμός & Θεωρήσεις Υλικών

Κοινοί βαθμοί: 4140/42CrMo, 1045 (γενικής χρήσης), SUS303/316 (αντοχή στη διάβρωση), 6061-T6 (ελαφρύ)

Μορφές σπειρώματος: Acme, τραπεζοειδές, μετρικό ISO, UNC/UNF, συμβατό με σφαιρική βίδα

Θερμική επεξεργασία: επαγωγική σκλήρυνση των πλευρών του νήματος, διαμπερής σκλήρυνση ή ενανθράκωση

Κρίσιμα χαρακτηριστικά: κεντρικές οπές για λείανση, κλειδαριές, επίπεδα, εγκάρσιες οπές και διάμετροι βημάτων

Ομόκεντρος μεταξύ της διαμέτρου του βήματος του σπειρώματος και των στροφείων ρουλεμάν: ≤ 0,02 mm TIR

Ευθύτητα: 0,05 mm/m στάνταρ, 0,02 mm/m για ποιότητες ακριβείας

Για άξονες με σπείρωμα ακριβείας μηχανικής κατεργασίας CNC, η επιλογή υλικού είναι μια απόφαση απόδοσης: 4140 σκληρυμένο και γείωση δίνει μεγάλη διάρκεια ζωής στη φθορά και σταθερότητα διαστάσεων. Το αλουμίνιο 6061 παρέχει ελαφριά κίνηση χαμηλής αδράνειας για εφαρμογές υψηλής ταχύτητας. Συνιστούμε τον βαθμό με βάση το φορτίο, την ταχύτητα και τον κύκλο λειτουργίας — όχι μόνο την τιμή.

Βασικά Χαρακτηριστικά & Οφέλη

Ακριβή νήματα σε όλο το μήκος

Τα νήματα κόβονται σε ένα σημείο ή αλέθονται με κλωστή υπό έλεγχο CNC, με επαλήθευση της ακρίβειας του βήματος σε όλο το μήκος του νήματος — όχι μόνο στο μετρητή. Για τον άξονα με σπείρωμα ακριβείας κατεργασίας CNC, διατηρούμε το αθροιστικό σφάλμα βήματος εντός 0,02 mm ανά 300 mm, ώστε το μηχάνημά σας να τοποθετείται σωστά σε κάθε σημείο διαδρομής.

Ομόκεντρη σχέση νήματος με περιοδικό

Το σπείρωμα και τα γεμιστήρια ρουλεμάν κατεργάζονται σε μία εγκατάσταση ή σε κέντρα μεταξύ δύο λειτουργιών, διατηρώντας την εκροή κάτω από 0,02 mm. Ένας άξονας που λειτουργεί αληθινά φθείρεται ομοιόμορφα, δονείται λιγότερο και παρατείνει τη διάρκεια ζωής του ρουλεμάν.

Θερμική επεξεργασία που ταιριάζει με το καθήκον

Η επαγωγική σκλήρυνση στις πλευρές του σπειρώματος δίνει μια επιφάνεια ανθεκτική στη φθορά, ενώ διατηρεί τον πυρήνα σκληρό για μετάδοση ροπής. Για εφαρμογές υψηλού κύκλου, ενανθράκουμε ή σκληρύνουμε πλήρως σύμφωνα με τις προδιαγραφές σας.

Διάμετροι εδάφους όπου έχει σημασία

Τα γεμιστήρια ρουλεμάν και οι επιφάνειες στεγανοποίησης μπορούν να γειωθούν κυλινδρικά έως Ra 0,2μm με ανοχή ±0,003mm — το φινίρισμα της επιφάνειας που διατηρεί τις στεγανοποιήσεις χωρίς διαρροές και τα ρουλεμάν αθόρυβα σε υψηλές στροφές ανά λεπτό.

One-Stop: Άξονας + Εξαρτήματα

Επεξεργαζόμαστε τον πλήρη άξονα: σπειρώματα, κλειδαριές, επίπεδα, οπές με σταυροτρύπημα και άκρα με σπείρωμα — ένα μέρος, ένας προμηθευτής, ένα πρότυπο ποιότητας. Χωρίς δεύτερο προμηθευτή, καμία ανοχή στοίβαξης μεταξύ των εξαρτημάτων.

Προδιαγραφές προϊόντος

Τυπικές Εφαρμογές

Ως κατασκευαστής και προμηθευτής αξόνων με σπείρωμα ακριβείας μηχανικής κατεργασίας CNC, η Tuoyuan Metal προμηθεύει άξονες χύμα σε άμεση τιμή εργοστασίου για:

Μολύβδινες βίδες και άξονες συμβατοί με σφαιρικές βίδες για μηχανές CNC και εκτυπωτές 3D

Άξονες κινητήρα με άκρα με σπείρωμα για συνδέσμους και τροχαλίες

Εξαρτήματα γραμμικού ενεργοποιητή και ηλεκτρικού κυλίνδρου

Ράβδοι και βίδες ρύθμισης για βιομηχανικό εξοπλισμό

Εξαρτήματα διεύθυνσης και ανάρτησης αυτοκινήτου με σπείρωμα

Άξονες τροφοδοσίας για μηχανήματα κλωστοϋφαντουργίας, συσκευασίας και εκτύπωσης

Σχετικά με εμάς

Η Μηχανική Ακρίβειας είναι η Βασική Επιχείρησή μας

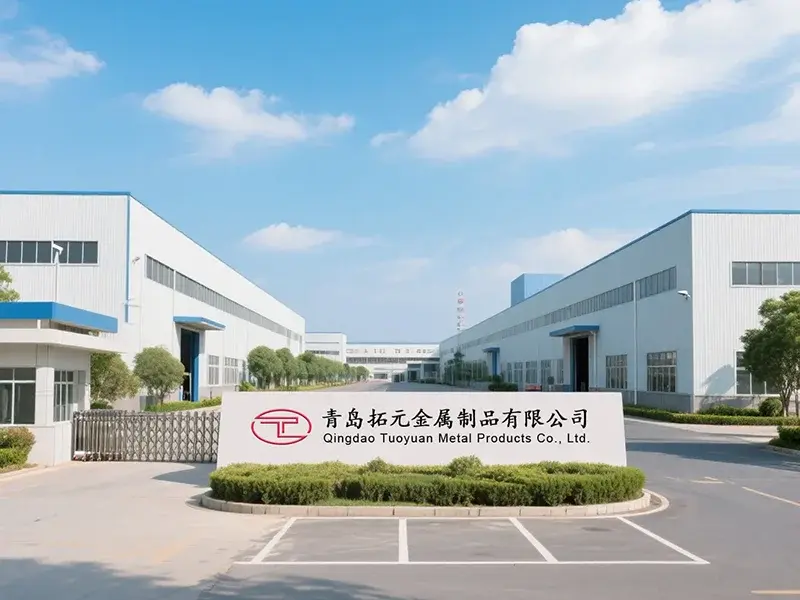

Η Tuoyuan Metal εξειδικεύεται στα γυρισμένα εξαρτήματα ακριβείας και στα κατεργασμένα εξαρτήματα με CNC — Ο άξονας με σπείρωμα ακριβείας μηχανικής κατεργασίας CNC είναι σχεδόν στην τιμονιέρα μας. Δέκα χρόνια εμπειρία στη μηχανική κατεργασία, 20 τόρνοι CNC υψηλής ταχύτητας, 5 κέντρα κατεργασίας και ετήσια δυναμικότητα 100 εκατομμυρίων τεμαχίων.

Αποδεδειγμένο στις αγορές της Βόρειας Αμερικής

Το 60% των πωλήσεών μας πηγαίνει στη Βόρεια Αμερική, όπου οι πελάτες απαιτούν αυστηρές ανοχές και αξιόπιστη παράδοση. Ένα ποσοστό επανάληψης αγορών 95% σημαίνει ότι οι πελάτες μας κάνουν εκ νέου παραγγελία — η ισχυρότερη πιστοποίηση ποιότητας που υπάρχει.

Γρήγορη, καθαρή επικοινωνία

Η ομάδα πωλήσεών μας μιλάει άπταιστα αγγλικά και απαντά εντός 24 ωρών. Τα ζητήματα ποιότητας λαμβάνουν απάντηση εντός 48 ωρών. Χωρίς γλωσσικούς φραγμούς, χωρίς περιστροφές.

Ενσωματωμένη Μηχανική Υποστήριξη

Δεν είστε σίγουροι για το υλικό ή τη θερμική επεξεργασία; Στείλτε μας την αίτησή σας και θα σας προτείνουμε τον σωστό βαθμό και τη σωστή διαδικασία. Υποστηρίζουμε από το πρωτότυπο έως τη μαζική παραγωγή.

FAQ

Ε: Κατασκευάζετε μολύβδινες βίδες; Τι ακρίβεια μπορείτε να επιτύχετε; Α: Ναι — οι μολύβδινες βίδες είναι μια από τις ειδικότητες μας. Ο τυπικός βαθμός κρατά ±0,05 mm ανά 300 mm. Ο βαθμός ακριβείας περιέχει ±0,02 mm σωρευτικό σφάλμα βήματος. Για μεγαλύτερη ακρίβεια, προτείνουμε σφαιρικές βίδες, τις οποίες μπορούμε επίσης να προμηθευτούμε.

Ε: Μπορείτε να επεξεργαστείτε έναν άξονα από ένα δείγμα; Α: Ναι, κάνουμε αντίστροφη μηχανική από φυσικά δείγματα καθώς και σχέδια. Μετράμε το δείγμα, δημιουργούμε ένα σχέδιο και επιβεβαιώνουμε μαζί σας πριν από την παραγωγή.

Ε: Τι θερμική επεξεργασία προτείνετε για ένα νήμα ανθεκτικό στη φθορά; Α: Για τις περισσότερες εφαρμογές CNC με σπείρωμα ακριβείας με σπείρωμα και εφαρμογές ενεργοποιητή, η επαγωγική σκλήρυνση των πλευρών του σπειρώματος σε HRC 45–55 είναι η σωστή επιλογή — σκληρή επιφάνεια, σκληρός πυρήνας. Για υπερβολική φθορά, διατίθεται ενανθράκωση ή πλήρης σκλήρυνση.

Ε: Μπορείτε να διατηρήσετε την ανοχή διαμέτρου που ισχυρίζεστε; Α: Ναι. Οι γυρισμένες διάμετροι διατηρούν ±0,02 mm. οι διάμετροι του εδάφους κρατούν ±0,005mm. Οι μηχανές μας CNC έχουν επαναλαμβανόμενη ακρίβεια τοποθέτησης ≤±0,003 mm, επαληθευμένη με επιθεώρηση CMM σε κάθε παρτίδα.

Ε: Ποιο είναι το MOQ και ο χρόνος παράδοσης; Α: Το πρωτότυπο MOQ είναι ευέλικτο (ακόμη και 1–5 τεμάχια). Παραγωγή MOQ από περίπου 500 τεμάχια. Ο χρόνος παράδοσης είναι κατά μέσο όρο 15 ημέρες, 18–20 ημέρες με λείανση και θερμική επεξεργασία.
